Условие задачи

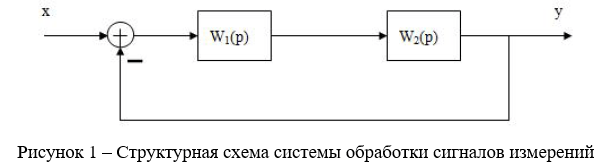

Задана система обработки сигналов измерений (рисунок 1), представляющая собой систему с отрицательной обратной связью (замкнутая система)

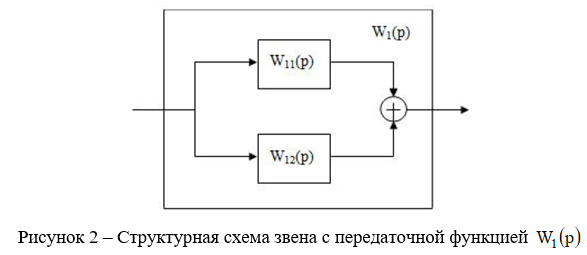

Прямая ветвь образована двумя последовательно соединенными звеньями с передаточными функциями W1(p) и W2(p). Звено с передаточной функцией W1(p) представляет собой (рисунок 2) параллельное соединение двух звеньев с передаточными функциями W11(p) и W12(p) .
Звено с передаточной функцией W2(p) может рассматриваться как; корректирующее устройств.

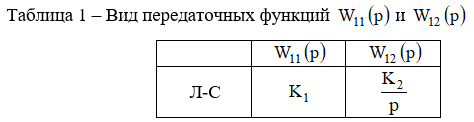

Вид передаточных функций W11(p) и W12(p) приведен таблице 1

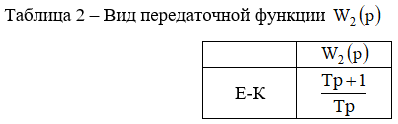

Вид передаточной функции W2(p) приведен таблице 2
Требуется:
1. Получить выражение для передаточной функции разомкнутой системы.
2. Получить выражение для передаточной функции замкнутой системы.
3. Получить выражение для амплитудно-частотной характеристики (АЧХ) системы и построить её график.
4. По графику АЧХ найти частоту ω0 , на которой АЧХ имеет наибольший наклон.
5. Определить установившуюся реакцию системы на входной сигнал в виде постоянной величины x0.
Ответы должны быть представлены в общем виде; те представлять собой выражения, в которые входят параметры передаточных функций (K1 ; T1 ; K2 ; T2 ; Т).
Значения параметров: K1=2; T1=2; K2=2; T2=3; Т=4.
Ответ
Звено с передаточной функцией W1(p) представляет собой параллельное соединение двух звеньев с передаточными функциями W11(p) и W12(p) . Последовательно со звеном W1(p) включено звено W2(p) . Следовательно, передаточная функция разомкнутой системы будет иметь вид:
Звенья W1(p) и W2(p) охвачены отрицательной обратной связью, следовательно, передаточная функция замкнутой системы будет иметь вид...
