Условие:

Проверить возможность самозапуска электродвигателей, питающихся от секционированных сборных шин подстанции, с устройством включения резерва АВР. При невозможности выполнения условия самозапуска предусмотреть защиту минимального напряжения для части неответственных электродвигателей.

Максимальный ток при к.з. на сборных шинах приведенный к высокой стороне трансформатора подстанции: I_к.max = 1,5 кА

Трансформатор типа ТHДН-25000/110/ кВ

Кабельная линия L = 0,60 км, х_уд. = 0,087 Ом/км

Электродвигатель Р_ном= 1000 кВт, Cosφ = 0,85, k_п = 4,8, n = 3

Мощность нагрузки S_н составляет 70 % от номинальной мощности трансформатора подстанции.

Решение:

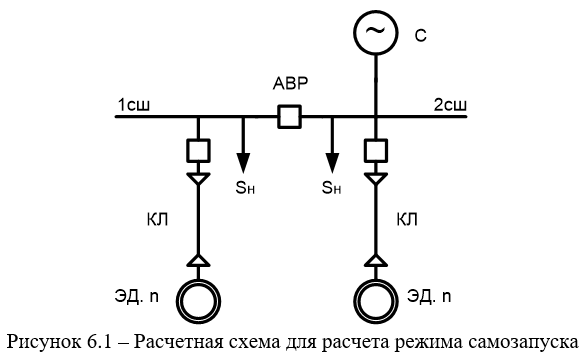

Расчет самозапуска электродвигателей

Расчет самозапуска необходим для выбора уставок защит элементов энергосистемы, а также для определения предельной мощности самозапускающихся электродвигателей, т.е. нахождение максимального количества электродвигателей, которые будут участвовать в самозапуске.

Задача расчета сводится к определению суммарного тока самозапуска электродвигателей и остаточного напряжения на их зажимах. Расчет самозапуска электродвигателей выполняется для наиболее тяжелого режима при остановленных электродвигателях.
