Записать дифференциальное уравнение системы, приведенной на рисунке 1, по управлению и по возмущению. Элементарные звенья заданы в таблице 1, их параметры в таблице 2.
- Автоматика и управление
Условие:

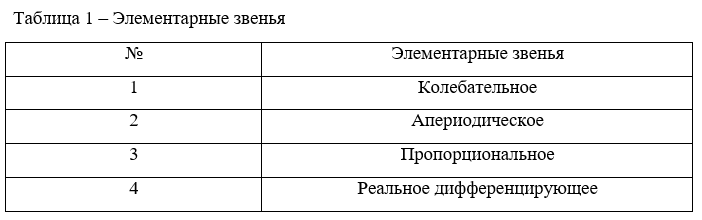

Записать дифференциальное уравнение системы, приведенной на рисунке 1, по управлению и по возмущению. Элементарные звенья заданы в таблице 1, их параметры в таблице 2.
Решение:
1. Анализ структурной схемы САУ
Структурная схема характеризуется одномерной выходной величиной x(t); вектор воздействия имеет две составляющие: управляющую величину u(t) и возмущение f(t).
Система линейная, непрерывная, т.к. её элементы элементарные звенья.
В системе управления используется принцип обратной связи и по управлению, и по возмущению. Система относится к многоконтурным системам, так как кроме глобальной обратной связи имеется и локальная обратная связь (элементы 2, 3).
Соединение с обратной связью характеризуется тем, что сигнал с выхода структурной схемы полностью или частично ...
