Условие:

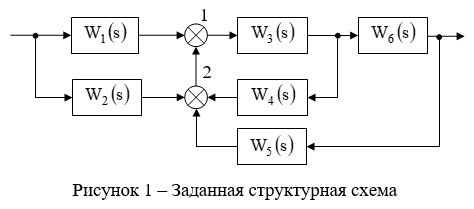

Записать эквивалентную передаточную функцию (рисунок 1)
Решение:

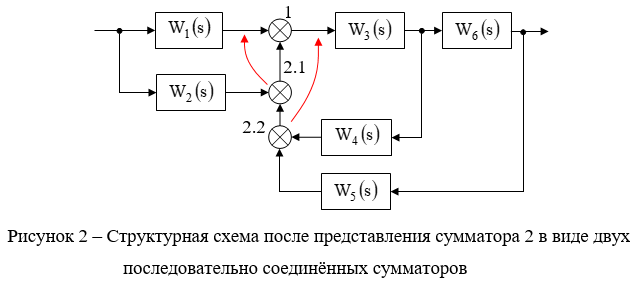

Представим сумматор 2 в виде двух последовательно соединённых сумматоров (рисунок 2)

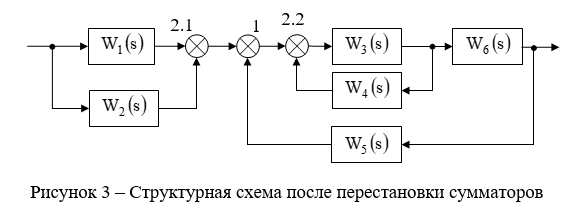

Выполним перестановку сумматоров (рисунок 3)
Звенья W1(s) и W2(s) соединены параллельно, эквивалентная передаточная ф...
