Дана или составлена структурная схема надежности ГАУ, отражающая его конструктивную или техническую сторону и систему управления. Структурная схема надёжности состоит из ряда элементов с известными значениями ВБР

«Дана или составлена структурная схема надежности ГАУ, отражающая его конструктивную или техническую сторону и систему управления. Структурная схема надёжности состоит из ряда элементов с известными значениями ВБР»
  • Автоматизация технологических процессов

Условие:

Дана или составлена структурная схема надежности ГАУ, отражающая его конструктивную или техническую сторону и систему управления. Структурная схема надёжности состоит из ряда элементов с известными значениями ВБР и соединенными между собой только последовательно или параллельно.

Требуется формализовать нахождение результирующей структурной надежности такой СУ, т.е. обеспечить ее нахождение в ручном режиме. Для решения задачи необходимо составить алгоритм ЛВР надежности.

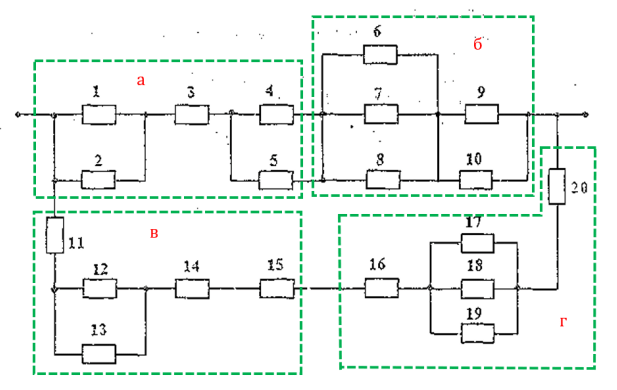

Рисунок 1.1 - Структурная схема надежности сложной СУ с ППС

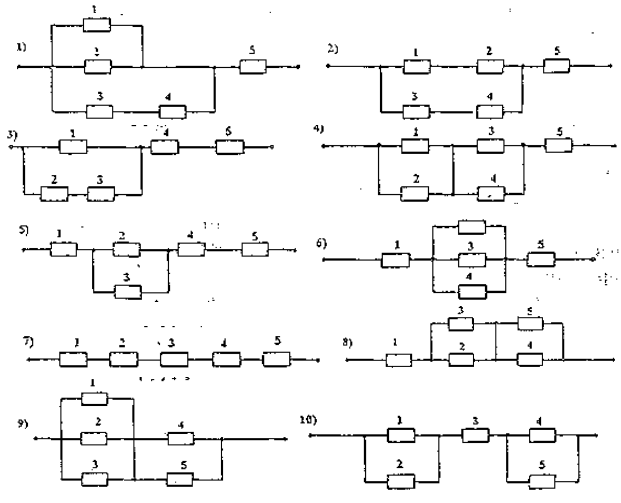

Рисунок 1.3 - Структурные схемы надёжности элементарных ППС

Решение:

Прежде всего, необходимо произвести разбивку заданно структурной схемы на элементарные ППС:

- элементарная ППС , в которую входят исходные элементы 1, 2, 3, 4 и 5 соответствует структуре 10 на рисунке 1.3 методических указаний к данной контрольной работе (далее МУ);

- элементарная ППС , в которую входят исходные элементы 6, 7, 8, 9 и 10 соответствует структуре 9 на рисунке 1.3 МУ;
