Условие задачи

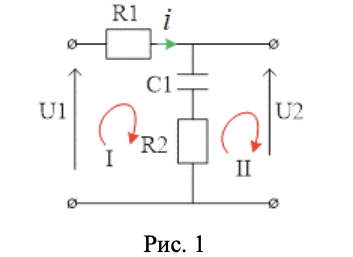

Дано: Принципиальная схема корректирующей цепи (рис. 1).
Исходные данные
Требуется: определить передаточную функцию 𝑊(𝑝), исследовать статические, динамические и частотные свойства корректирующей цепи.
Ответ
На основе II-го правила Кирхгофа составим систему уравнений:
С учётом того, что падения напряжений на элементах цепи равны соответственно:
перепишем полученную систему уравнений (1) в виде:
