решение задачи на тему:

Провести анализ заданной комбинационной схемы, минимизировать логическую схему и синтезировать комбинационное устройство в заданном базисе: 1. Перерисовать приведенную схему, обозначив логические элементы

Дата добавления: 23.07.2024

Условие задачи

         Провести анализ заданной комбинационной схемы, минимизировать логическую схему и синтезировать комбинационное устройство в заданном базисе:

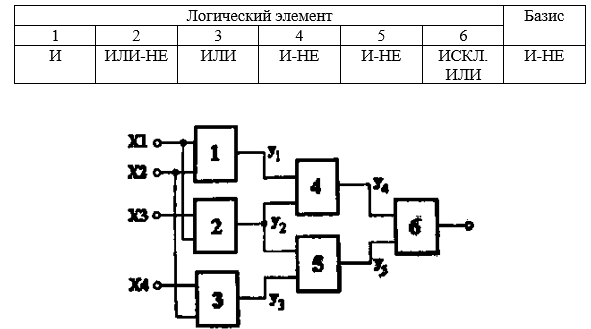

1. Перерисовать приведенную схему, обозначив логические элементы в соответствии с данными таблицы:

2.  Для полученной схемы определить выполняемую логическую функцию, т.е. записать уравнение для выхода f. Минимизировать полученную функцию и построить соответствующую принципиальную схему.

3.  Записать минимизированную функцию в соответствующем базисе и составить принципиальную схему ее реализации.

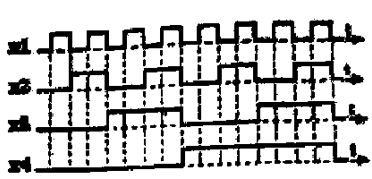

4. По полученным схемам п.2 и п.3 составить таблицу истинности и построить временные диаграммы для выходного сигнала, если на входах присутствуют предложенные на рисунке сигналы:

5. Из справочника выписать паспортные данные интегральной микросхемы, на которой можно реализовать данную логическую функцию.

Ответ

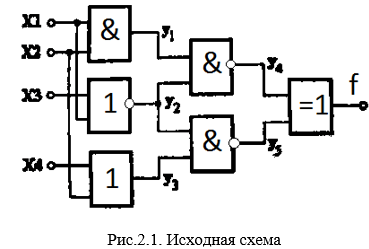

1) Перерисуем приведенную схему, обозначив логические элементы:

2) На основе полученной схемы запишем логическую функцию:

Для минимизации функции получим таблицу истинности:
