Условие задачи
Реализовать алгоритм управления заслонками теплоутилизатора с учетом контроля аварии с помощью реле перепада давления.

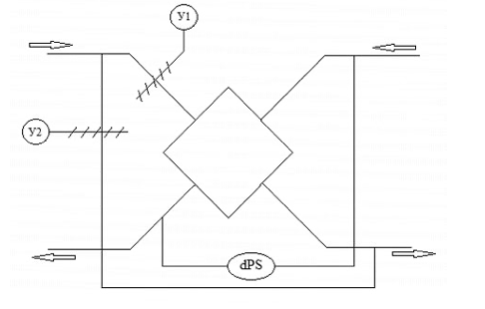

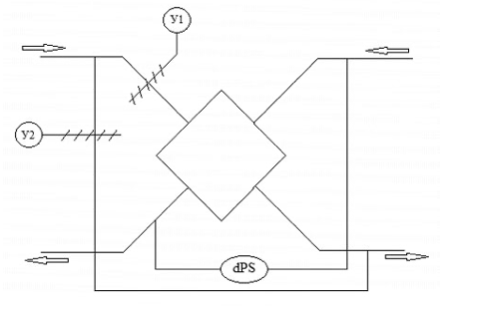

Рис. 1. Функциональная схема вентиляции и теплоутилизации
SA1 – режим работы «зима»
1. Осуществить селекцию входных и выходных сигналов реализуемого регулятора на аналоговые, дискретные и цифровые.
2. Определить нормирование каждого параметра с учетом диапазона их изменения с целью полного использования доступного динамического диапазона регулятора.
3. Разработать алгоритм выполнения съема контролируемых величин и формирования управляющих воздействий с учетом сезонного фактора и иных квазистационарных параметров.
4. Проверить работоспособность алгоритма на корректность функционирования с подачей на вход элементарных возмущающих воздействий с их разбивкой на аналоговые, дискретные и цифровые.
5. В процессе выполнения проверки рекомендуется выбирать возмущающие воздействия из области малых, средних и больших значений допустимого диапазона их изменения.
6. В случае выявления и последующей локализации ошибок осуществить коррекцию алгоритма и/или коэффициентов передачи отдельных звеньев регулятора и исполнительного механизма.
7. Осуществить проверку функционирования регулятора на сложных входных сигналах.
8. Зафиксировать результаты исследования.
Ответ
1. Выполним селекцию входных и выходных сигналов управления теплоутилизатором, установленным в вентиляционной системе теплоутилизатора.
Так как выходными сигналами теплоутилизатора являются управляющие сигналы электропривода заслонок, то данные сигналы (обозначим их, как Y1 и Y2) являются дискретными. Сигнал Y1 открывает заслонку Приток теплоутилизатора, Сигнал Y2 заслонку Отток.
Информацию о температуре воздуха в помещении и наружного воздуха будем получать, используя датчики температуры DS1820, со встроенным аналого-цифровым преобразователем разрядностью 8 бит. Таким образом сигнал о температ...
