Условие задачи

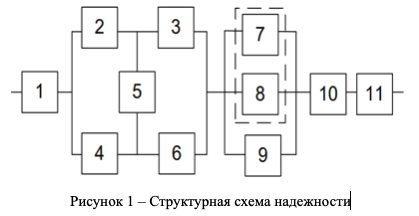

Требуется в течение заданной наработки t=1000 ч определить показатели надежности системы по структурной схеме согласно варианту 19:
- вероятность безотказной работы системы;
- вероятность отказа системы;
- γ-процентную наработку системы с вероятностью
Дано:
- элементы равно надежные с показателем надежности согласно варианту – вероятность отказа.
- режим работы всех элементов – нормальная эксплуатация;
- на схеме элемента, обведенные пунктиром, из параллельных ветвей, являются минимально необходимыми для обеспечения работоспособности.
Ответ
В исходной схеме элементы 10 и 11 образуют последовательное соединение. Заменяем их эквивалентным элементом А, для которого необходимо определить вероятность безотказной работы (ВБР). Учитывая, что получим:
В результате первого этапа преобразований получаем схему, изображенную на рисунке 2.
