Условие задачи
Требуется в течение заданной наработки t=1800 ч определить показатели надежности системы по структурной схеме согласно варианту 1:
- вероятность безотказной работы системы;
- вероятность отказа системы;
- γ-процентную наработку системы с вероятностью
Дано:
- элементы равно надежные с показателем надежности согласно варианту
– вероятность безотказной работы.
- режим работы всех элементов – нормальная эксплуатация;

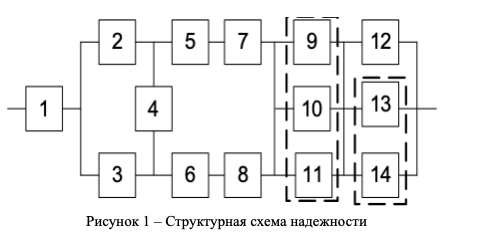

- на схеме
элементов, обведенные пунктиром, из
параллельных ветвей, являются минимально необходимыми для обеспечения работоспособности.
Ответ
В исходной схеме элементы 5 и 7; 6 и 8 по парам образуют последовательное соединение. Заменяем их соответственно эквивалентными элементами 57 и 68 ля которых необходимо определить вероятность безотказной работы (ВБР). Учитывая, что
получим:
