Требуется в течение заданной наработки тэ равно 1600 ч определить показатели надежности системы по структурной схеме согласно варианту 6 вероятность безотказной работы системы

«Требуется в течение заданной наработки тэ равно 1600 ч определить показатели надежности системы по структурной схеме согласно варианту 6 вероятность безотказной работы системы»
  • Автоматизация технологических процессов

Условие:

Требуется в течение заданной наработки t=1600 ч определить показатели надежности системы по структурной схеме согласно варианту 6:

- вероятность безотказной работы системы;

- вероятность отказа системы;

- γ-процентную наработку системы с вероятностью

Дано:

- элементы равно надежные с показателем надежности согласно варианту    – вероятность отказа.

- режим работы всех элементов – нормальная эксплуатация;

- на схеме m элементов, обведенные пунктиром, из n параллельных ветвей, являются минимально необходимыми для обеспечения работоспособности.

Рисунок 1 – Структурная схема надежности

Решение:

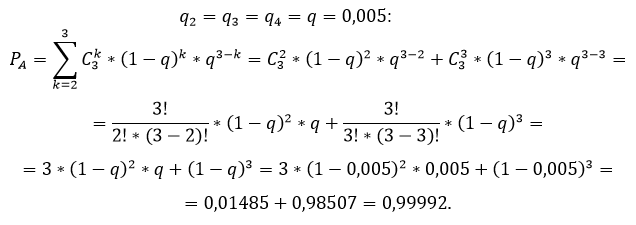

В исходной схеме элементы 2, 3 и 4 представляют подсистему 2 из 3. Заменим их на эквивалентный элемент A. ВБР такой подсистемы рассчитывается по биномиальному закону c учетом того, что :

В результате первого этапа преобразований получаем схему, изображенную на рисунке 2.
