Требуется в течение заданной наработки тэ равно 1650 ч определить показатели надежности системы по структурной схеме согласно варианту 12

19 августа 2024
Автоматизация технологических процессов

Условие:

Требуется в течение заданной наработки t=1650 ч определить показатели надежности системы по структурной схеме согласно варианту 12:

вероятность безотказной работы системы;
вероятность отказа системы;
γ-процентную наработку системы с вероятностью

Дано:

элементы равно надежные с показателем надежности согласно варианту – интенсивность отказов элементов.
режим работы всех элементов – нормальная эксплуатация.

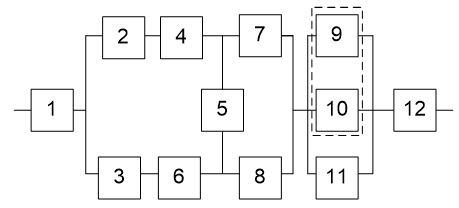

Рисунок 1 – Структурная схема надежности

Решение:

Прежде всего, по заданной интенсивности отказов каждого равнонадежного элемента определим соответствующие вероятность безотказной работы и вероятность отказа:

В исходной схеме элементы 2 и 4; 3 и 6 попарно образуют последовательное соединение. Заменяем их эквивалентными элементами 24 и 36 соответственно. Учитывая, что вероятности безотказной работы этих эквивалентных элементов определятся следующи...
