В соответствии с правилами построения амплитудно-фазовых характеристик для заданного варианта (Таблица 1) построить годограф для системы с передаточной функцией:
«В соответствии с правилами построения амплитудно-фазовых характеристик для заданного варианта (Таблица 1) построить годограф для системы с передаточной функцией:»
- Автоматизация технологических процессов
Условие:
В соответствии с правилами построения амплитудно-фазовых характеристик для заданного варианта (Таблица 1) построить годограф для системы с передаточной функцией:
Использовать не менее 5-и промежуточных точек, соответствующих частотам ω=0, ω1, ω2, ω3, ∞, заданным в таблице 1. По годографу графически (с помощью линейки) определить модуль комплексного коэффициента усиления:
Таблица 1. Исходные данные
Решение:

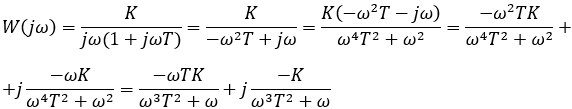

Запишем комплексный коэффициент передачи системы:
Получили вещественную частотную характеристику:
и мнимую частотную характеристику:
