Человек лежит на земле в месте падения электрического провода на землю. Как оказать помощь и оценить, насколько опасно приближение к пораженному электрическим током на расстоянии 10м и 1м от места замыкания?

Дата добавления: 26.09.2024

Условие задачи

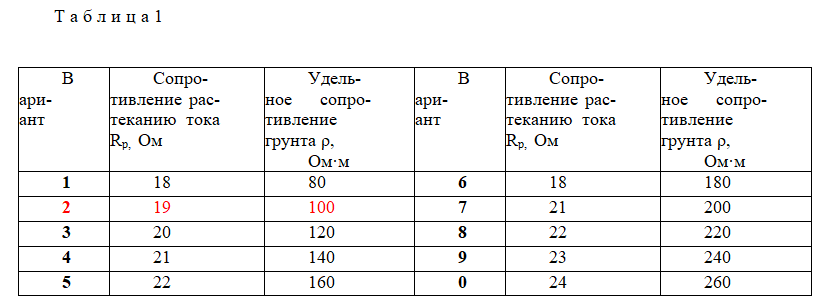

         Человек лежит на земле в месте падения электрического провода на землю. Как оказать помощь и оценить, насколько опасно приближение к пораженному электрическим током на расстоянии 10 м и 1 м от места замыкания? Электрическая сеть напряжением U = 380/220 В с заземленной нейтралью трансформатора, сопротивление рабочего заземления нейтрали Rзаз = 4 Ом. Сопротивление растеканию тока в месте замыкания провода на землю Rр, удельное сопротивление грунта ρ приведены в таблице 1.

Ответ

Предварительно рассчитаем ток однофазного замыкания на землю Ізам, А по формуле:

Ізам = Uф/ (Rзаз + Rр),

где

Uф - фазное напряжение, В. Uф = 220 В.

Ізам = 220/ (4 + 19) = 9,56522 А, или Ізам=9,6 А.

Определим шаговое напряжение при нахождении человека на расстоянии x1 = 10 м от места замыкания провода на землю, В по формуле:

Uшаг = Ізамсa / (2рx1 (x1 + a)),

где a = 0,8м (расстояние шага).

Uшаг = (9,6 * 100 * 0,8) / (2 * 3,14 * 10 * (10 + 0,8)) = 1,1323 В, или Uшаг = 1,1 В.

Аналогично определим шаговое напряжение на ра...
