Условие задачи
Человек случайно прикоснулся к электрической колодке (колодка не закрыта съемной крышкой), через которую подается напряжение на электрический двигатель. Двигатель питается от трехфазной сети с глухозаземленной нейтралью, сопротивление заземления нейтрали Ro = 4 Ом, линейное напряжение Uл=380В, сопротивление исправной изоляции равно 0,5 МОм, сопротивление изоляции ухудшенного качества - 15 кОм. Принять сопротивление кожи поверхности тела человека 1000 Ом, сопротивление внутренних тканей организма 600 Ом, сопротивление обуви 200 Ом, сопротивление пола на площади, равной поверхности ступней ног 125Ом.
Определить:
1) Электрическое сопротивление тела человека.
2) Ток, проходящий через человека, при случайном касании: оголенного фазного зажима.
3) При замыкании человеком двух зажимов.
4) При прикосновении к проводу с исправной изоляцией.
5) При прикосновении к проводу с ухудшенной изоляцией.

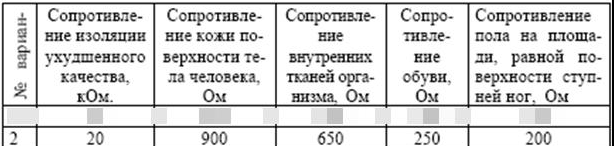

Исходные данные к решению задачи
Ответ
Перечисленные варианты прикосновения могут привести к производственному электротравматизму.
1) Найдем общее сопротивление человека при протекании тока по контуру рука-нога. Схема замещения сопротивления тела человека для случая протекания тока по контуру рука - нога показана на рисунке.

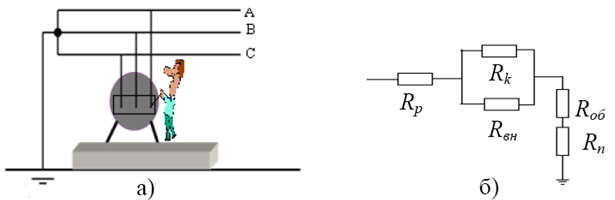

Рисунок - Схемы прикосновения (а) и замещения сопротивления человека (б).Rp сопротивление кожи на руке в месте ко...
