Условие задачи
На грузовом дворе заземлить козловой кран, питающийся от щита тяговой подстанции. Естественные заземлители вблизи отсутствуют.

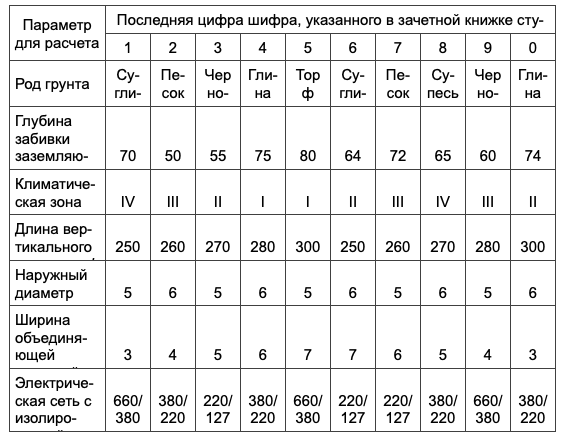

Таблица 2
Варианты исходных данных
Исходные данные:
1. Согласно имеющимся данным установить:
а) расчетную схему (тип заземлителя принять самостоятельно);
б) удельное сопротивление грунта (табл. 1 приложения);
в) коэффициент, учитывающий влияние климатических зон Ψ (табл. 2 приложения);
г) величину допустимого сопротивления заземляющих устройств, согласно напряжению в электрической сети;

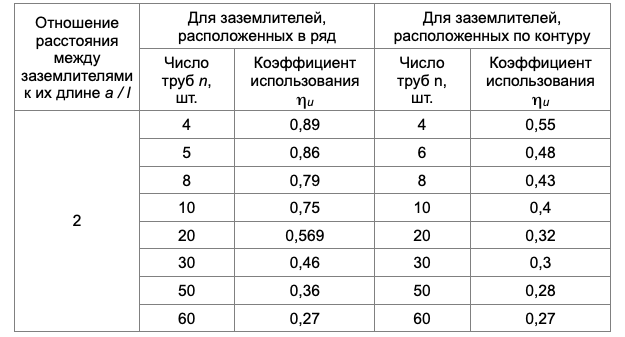

д) коэффициент использования ηu для вертикальных заземлителей (табл. 3 приложения);
е) коэффициент использования ηu заземлителя для полосы (табл. 4 приложения).
2. Определить:
а) расчетное удельное сопротивление грунта с учетом климатического коэффициента Ψ, Ом·см:
б) сопротивление одиночного трубчатого заземлителя RТР, Ом:
в) число заземлений n, шт.:
Таблица 1
Удельное сопротивление грунта ρтабл

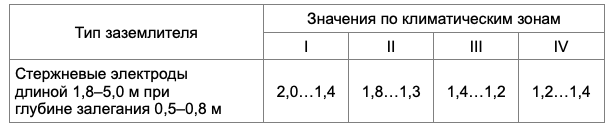

Таблица 2
Значения повышающего коэффициента Ψ по климатическим зонам для нормальной влажности грунта
Таблица 4
Коэффициент использования ηu заземлителя для полосы
Ответ
Примем тип заземления: контурный.
Удельное сопротивление глины составляет = 0,5*104 Ом*см.
Коэффициент, учитывающий влияние климатической зоны для I составляет = 2,0.
Коэффициенты использования для вертикальных заземлителей расположенных по контуру примем u = 0,680; для зазмелителя полосы примем u = 0,4.
Расчетное удельное сопротивление грунта с учетом климатического коэффциента составит:
