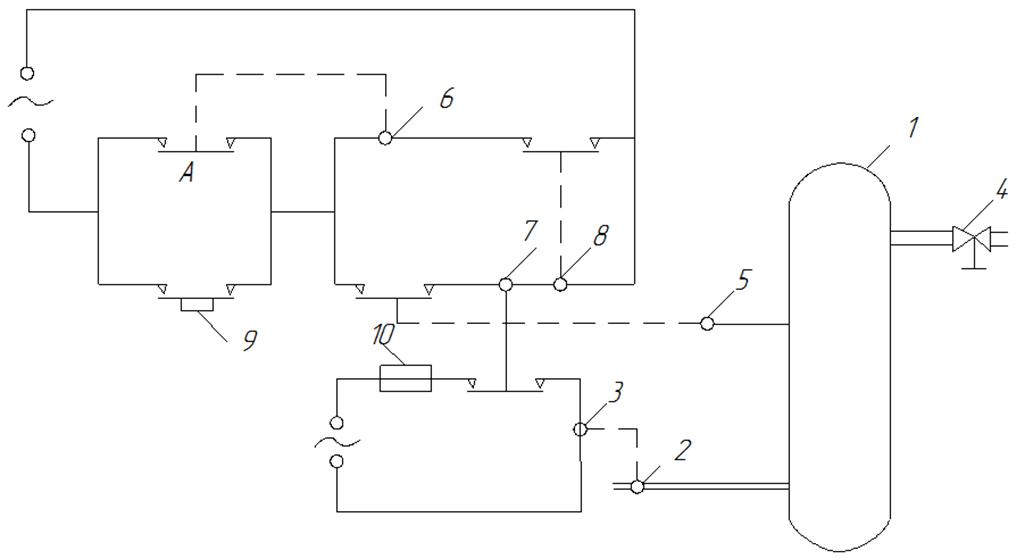

На рис. 2 представлена схема системы защиты и контроля емкости от разрыва при избыточном давлении, которая работает следующим образом.

На рис. 2 представлена схема системы защиты и контроля емкости от разрыва при избыточном давлении, которая работает следующим образом.

Рисунок 2 - Схема системы защиты и контроля емкости от разрыва при избыточном давлении.

Для пуска нажимают (и отпускают) кнопку 9 (контакты реле времени 8 и давлении 5 замкнуты). При этом срабатывает реле 6, 7 и своими контактами блокируют кнопку 9 и включают насос 2. Насос отключается при достижении заданного давления в емкости (размыкаются контакты реле давлении 6 и обесточивается реле 7) или при срабатывании реле времени 8, которое автоматически устанавливается при каждом пуске. После отключения насоса уровень жидкости уменьшается, затем снова происходит пуск насоса и т.д.

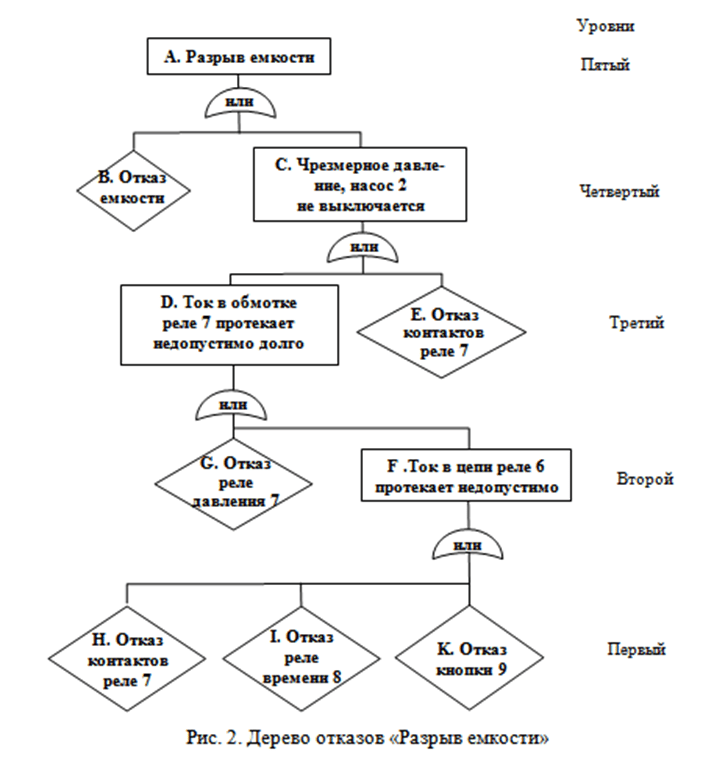

Возможные аварийные ситуации:

1. Неуправляемый, бесконтрольный процесс, т.е. закачивание жидкости до резерва емкости;

2. Утечка горючей жидкости из емкости с конечным (головным) событием – пожаром;

3. Не запускается насос с конечным событием – остановке технологической линии.

Требуется определить критичность события     для следующих двух контрмер ( и сопоставить эти контрмеры.

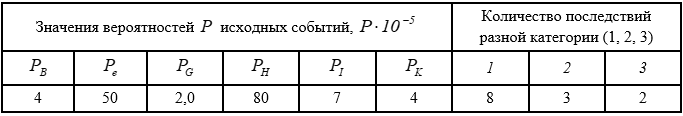

Исходные данные представлены в таблице 1.

Потери в результате последствий каждой категории, руб:

Затраты на реализацию контрмер:
