Условие задачи
На воздушной линии электропередач сети типа TN напряжением Uф = 25 кВ произошло замыкание фазного провода на металлическую опору. При этом воздействию тока подвергся человек, стоявший на расстоянии l1 = 0,5 м от металлического столбика и прикасавшийся к нему. Столбик вбит в землю на расстоянии l2 = 5 м от повреждённой опоры. Ток, стекающий с опоры в землю, Iзам = 100 А. Для упрощения расчётов можно предположить, что подземная часть опоры имеет форму полусферы радиусом rз = 1,0 м. Для упрощения примите добавочное сопротивление основания, на котором стоит человек, равным нулю.
Определите напряжение прикосновения человека и оцените риск поражения электрическим током.
Ответ

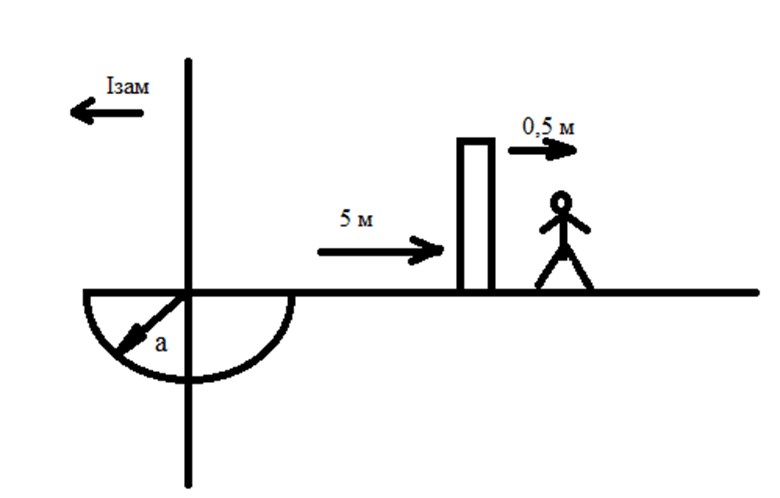

Рис.1.Схема к расчету
1. Определяем шаговое напряжение:
где ток, стекающий с опоры в землю, =100 А;
