Начертить схему трехфазной четырехпроводной сети с заземленной нейтралью и подключенной электроустановкой. Требуется: 1. Определить

25 июля 2024
Безопасность жизнедеятельности

Условие:

Начертить схему трехфазной четырехпроводной сети с заземленной нейтралью и подключенной электроустановкой. Требуется:

1. Определить напряжение на корпусе электроустановки при замыкании фазы на корпус в момент замыкания

а) без повторного заземления нулевого провода;

б) с повторным заземлением нулевого провода.

2. Определить ток короткого замыкания и проверить, удовлетворяет ли он условию ПУЭ для перегорания плавкой вставки предохранителя:

I_кз ≥ 3I_н,

где I_н - ток плавкой вставки (проверить для следующих значений тока I_н = 20, 30, 50, 100 А).

3. От трехфазной четырехпроводной сети питаются две электроустановки. Определить напряжение на корпусах электроустановок ЭУ1 и ЭУ2, ток через тело человека при замыкании фазного провода А на корпуса ЭУ1 и фазного провода В на корпус ЭУ2 и обрыве нулевого провода (ДО И ПОСЛЕ МЕСТА ОБРЫВА)

а) без повторного заземления нулевого провода;

б) с повторным заземлением нулевого провода.

4. Определить напряжение прикосновения на корпусе установки и ток через тело человека при замыкании одной из фаз на землю.

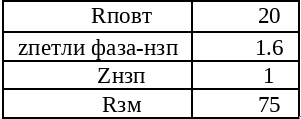

Таблица

U_ф = 220 В

U_л = 380 В

R_o = 4 Oм

Решение:

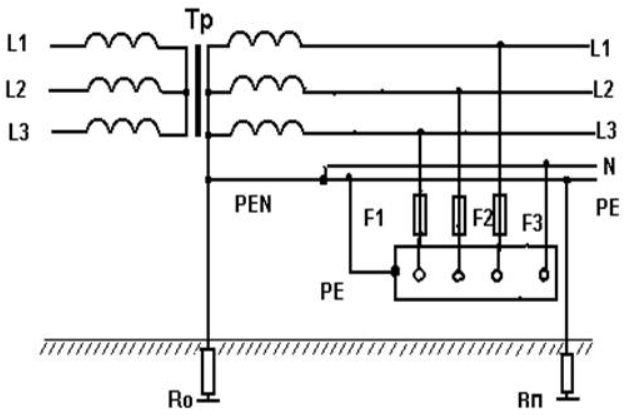

1. Выбираем систему питающей сети, TN-C-S. Принципиальная схема, которой должна содержать электроустановку, плавкие предохранители, зануление, повторное заземление нулевого защитного проводника.

При занулении корпуса электрооборудования соединяются с нулевым проводом. Зануление превращает замыкание на корпус, в однофазное короткое замыкание, в результате чего срабатывает максимальная токовая защита...
