Условие задачи
Начертить схему трехфазной сети с напряжением до 1000 В с заземленной нейтралью и подключенным оборудованием.
1. Определить напряжение на корпусе оборудования при замыкании фазы на корпус:
а) при занулении оборудования (подключении корпусов к нулевому проводу);
б) с повторным заземлением нулевого провода.
2. Определить ток короткого замыкания и проверить, удовлетворяет ли он условию ПУЭ для перегорания плавкой вставки предохранителя:
I к. з.≥ 3 I Н,
где I Н – ток плавкой вставки, проверить для I Н = 20, 30, 50, 100 А.
3. Определить потенциал корпусов при замыкании фазы на корпус и обрыве нулевого провода (до и после места обрыва).
4. Определить ток, проходящий через тело человека, касающегося оборудования при замыкании фазы на корпус:
а) без повторного заземления нулевого провода;
б) с повторным заземлением нулевого провода.
5. Определить напряжение прикосновения на корпусе зануленной установки при замыкании одной из фаз на землю (дать схему).
6. Рассчитать заземляющее устройство, состоящее из n индивидуальных заземлителей так, чтобы R З не превышало 4 Ом.
7. Сформулировать выводы.

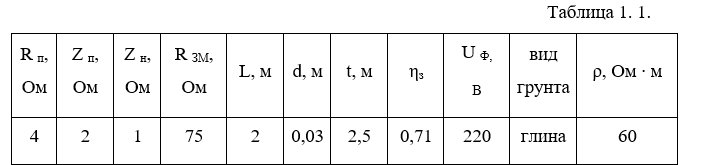

Исходные данные для решения задачи приведены в табл. 1. 1.
L1, L2, L3, – фазные провода, N – нулевой рабочий проводник, PE – нулевой защитный проводник,ПП1, ПП2, ПП3 – плавкие предохранители, ЭУ – электроустановка. R0– сопротивление заземления нейтрали, R п – сопротивление повторного заземления.
Ответ
При занулении, корпуса электрооборудования соединяются с нулевым проводом. Зануление превращает замыкание на корпус в однофазное короткое замыкание, в результате чего срабатывает максимальная токовая защита и селективно отключается поврежденный участок сети. Зануление снижает потенциалы корпусов, появляющиеся в момент замыкания на корпус или землю.
При замыкании фазы на зануленный корпус ток короткого замыкания протекает по петле фаза нуль.
1. Определим ток короткого замыкания
