решение задачи на тему:

Найти вероятность возникновения опасной ситуации при прикосновении человека к корпусу электрооборудования, питающегося от сети с заземленной нейтральной точкой трансформатора

Дата добавления: 08.08.2024

Условие задачи

Найти вероятность возникновения опасной ситуации при прикосновении человека к корпусу электрооборудования, питающегося от сети с заземленной нейтральной точкой трансформатора, при нарушении изоляции и пробое фазы на корпус, риск гибели человека при возникновении этой опасной ситуации.

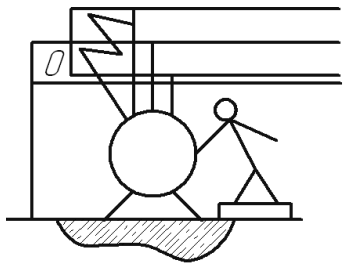

Рисунок 1 -  Прикосновение человека к электрооборудованию

Описание причин возникновения опасной ситуации

 Вероятность возникновения опасной ситуации при прикосновении человека к корпусу электрооборудования Ро.с. (вентиль «И») определяется вероятностью прикосновения к корпусу Рпр, вероятностью нахождения корпуса под напряжением Рн и  вероятностью  отказа  систем  защиты Ротк.

Вероятность Рпр.(«ИЛИ») может быть обусловлена одной из следующих причин:

- неосторожностью Р1;

- случайностью Р2;

- нарушением правил электробезопасности и инструкций по эксплуатации Р3.

Вероятность Рн(«ИЛИ») обусловлена нарушением изоляции в результате действия следующих причин:

- высокие пусковые токи Р4;

- механические повреждения Р5;

- естественное старение изоляции Р6.

Вероятность Ротк.(«инвертор») обусловлена эффективностью срабатывания защиты (зануление или защитное отключение) Рзащ.

Риск гибели человека при поражении электрическим током R («И») обусловлен вероятностью возникновения опасной ситуации Рос, прохождением через человека смертельно опасного тока Ро.т, вероятностью нахождения человека под током длительное время, превышающее допустимое Рвр., вероятностью неблагоприятного воздействия психофизиологических факторов Рп.ф и эффективностью применения средств первой помощи при поражении током(«инвертор»)Рп.п. Вероятность Ро.т.(«И») обусловлена вероятностью снижения сопротивления тела человека Рс.ч, сопротивления пола Рс.п и обуви Рс.об до значений, которые в сумме приведут к появлению смертельно опасного тока.

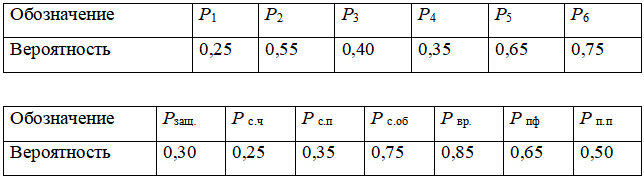

Исходные данные для расчёта

Ответ

Структурная схема причин возникновения опасной ситуации

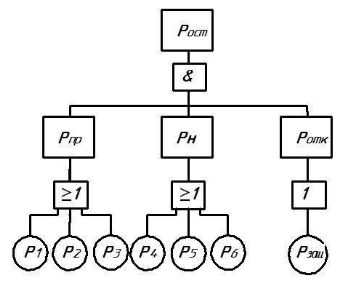

Рисунок 2- Дерево причин возникновения опасной ситуации

2. Структурная схема риска гибели человека

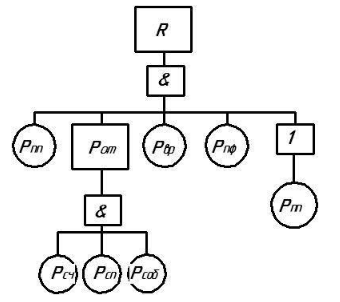

Рисунок 3 Дерево риска гибели человека

Составлен...
