Условие задачи
Найти вероятность возникновения пожара в здании, вызванного нарушением правил эксплуатации кухонных плит, и риск гибели человека при непрофессиональной деятельности. Построить дерево рисков.
Описание причин возникновения опасной ситуации
Вероятность возникновения пожара Рп (вентиль «И») определяется вероятностью возникновения загорания в узле Рзаг (СВЛЭ), нахождением в этом узле такого количества вещества, которое представляет пожарную опасность Рв (ИСОДД), перерастанием загорания в пожар Рпож (ИСОДД) и вероятностью отказа системы тушения пожара Ротк (СВЛЭ).
Вероятность Рзаг («И») определяется возможным возникновением ситуации, связанной с образованием в узле пожароопасной среды Рс (ИСОДД), наличием источника возгорания Рвз (СВЛЭ) и возможностью того, что среда окажется горючей Рг.с (ИСОДД). Вероятность Рвз («ИЛИ») может определяться одной из следующих причин, связанных с эксплуатацией кухонных плит:
– оставленная без присмотра включённая газовая плита Р1 (ИСОДД);
– расположение портьер и штор вблизи плиты Р2(ИСОДД);
– перегрев пищевых масел Р3.
Вероятность Ротк («инвертор»», «И») обусловлена степенью безотказной работы системы обнаружения загорания Роб (ИСОДД), безотказной работы установок пожаротушения Ру.п (ИСОДД) и достаточной их эффективностью Рэ.у (ИСОДД).
Риск гибели человека R («И») определяется вероятностью возникновения пожара Рп(ИСОДД), вероятностью воздействия опасных факторов пожара с уровнями, смертельными для человека Рс.у (ИСОДД), эффективностью применения простейших средств защиты и подручных средств эвакуации («инвертор») Рп.с (ИСОДД), правильностью действий при пожаре «инвертор») Рпр.д (ИСОДД) и эффективностью эвакуации с помощью специальных средств («инвертор») Рэ.с (ИСОДД).

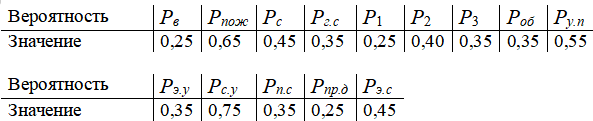

Исходные данные для расчёта
Ответ
Производится построение структурных схем вероятности возникновения пожара в здании Рп и риска гибели человека R , представленных на рисунке 1а и 1б соответственно.
а)
б)
