Определить границу отлета панели при обрыве двух строп с одной стороны, а также радиус опасной зоны работы самоходного крана относительно оси вращения его платформы, обеспечивающего подъем железобетонных панелей.

15 августа 2024
Безопасность жизнедеятельности

Условие:

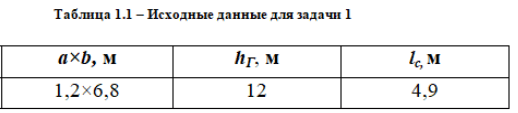

Определить границу отлета панели при обрыве двух строп с одной стороны, а также радиус опасной зоны работы самоходного крана КС-5363 относительно оси вращения его платформы, обеспечивающего подъем железобетонных панелей перекрытия размерами в плане a×b на высоту h_Г. Длина строп l_c. Технические характеристики крана КС-5363 в соответствии со справочной литературой:

- расстояние от оси вращения платформы крана до оси вращения стрелы =1,18 м;

- вылет стрелы крана =15 м.

Решение:

При работе грузоподъемных машин и механизмов опасным считается расстояние, на которое может отлететь груз при обрыве одной из строп, как показано на рисунке 1.

Границу опасной зоны можно определить по формуле, м:
