Условие задачи
Определить необходимую потребность в воде для тушения пожара в хозяйственно-противопожарном водопроводе в связи с реконструкцией завода (депо) и рабочего поселка. Номер варианта принять по последней цифре учебного шифра по таблице 3.

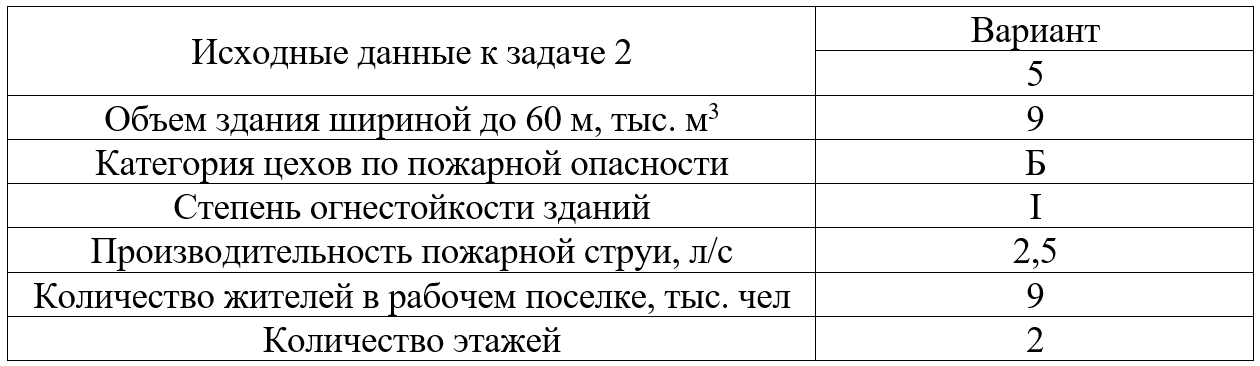

Таблица 3
Указания к решению задачи:
1. Согласно СНиП 2.04.02-84(2003) установить возможное количество пожаров и время тушения пожаров.
2. Площадь территорий депо принять до 170 га.
3. Дать схему пожарного водопровода низкого (высокого) давления с расстановкой гидрантов.
4. Определить:
1. расход воды на наружное и внутреннее пожаротушение на территории депо (завода);
2. расход воды на наружное пожаротушение в населенном пункте;
3. суммарный расход воды на пожаротушение;
4. необходимый напор у спрыска для создания требуемой компактной струи;
5. расход воды, который дает спрыск;
6. потерю напора в пожарном рукаве;
7. напор у пожарного крана.
5. Сделать выводы
Возможное количество пожаров:
В депо - n=1;
в поселке - n=2;
время тушения t=3 часа (СНиП 2.04.0284);
Схема водопровода выполняется кольцевой. Кольцевая сеть обеспечивает бесперебойность подачи воды в случае аварии на отдельных участках.
Пожарные гидранты размещаются вдоль автомобильных дорог на расстоянии не более 2,5 м от края проезжей части, но не ближе 5м от стен зданий. Используется для отбора воды на пожаротушение. Внутренние пожарные краны используются для подачи воды при внутреннем пожаротушении.
Ответ
1. Расход воды на наружное пожаротушение в депо
Qн = 3600*dн*t*nc/1000 = 3600*20*3*1/1000 = 216 м3
где dн = 20 л/с- расход воды на наружное пожаротушение (СНиП 2.04.02.84)
t=3 часа - продолжительность наружного пожаротушения;
n=1 - расчетное количество пожаров.
2. Расход воды на внутреннее пожаротушение на станции:
Qвн = 3600*dвн*t*nc*n/1000 = 3600*3*2,5*2*1/1000 = 54 м3
где = 2,5 л/с - производительность пожарной струи;
nc = 2- расчетное количество струй (СНиП 2.04.02.84).
3. Общий расход воды на пожаротушение депо:
Qn+Qв = 216+54 = 270 м3
4. Расход воды на наружное пожаротушение в поселке:
Qн.п...
