Условие:
Определить объем местных зон ВОК, которые образуются вблизи дыхательного устройства емкости, расположенной в цехе, в течение суток за счет больших и малых "дыханий". Вид продукта, геометрический объем емкости Vап, степень ее заполнения ε и рабочие температуры продукта и воздуха в дневное tд и ночное tн, время взять из таблицы 1.2.2. Рабочее давление в емкости – атмосферное (1∙105 Па). Емкость заполняется один раз в течение рабочей смены.

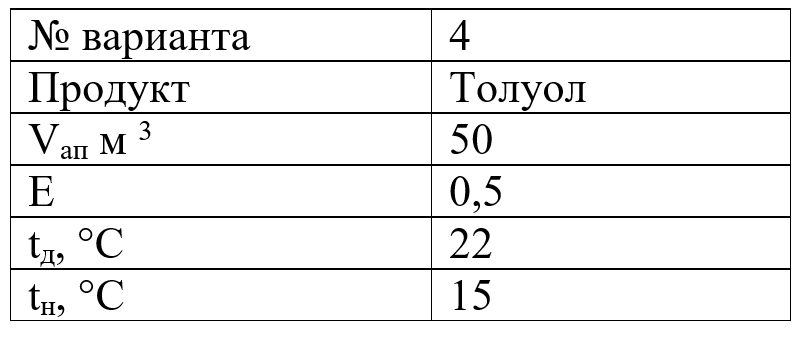

Таблица 1.2.2
Решение:
Вблизи дыхательных патрубков аппаратов и открытых поверхностей испарения пожароопасных жидкостей образуются местные зоны ВОК, объем которых оценивают по формуле:
Vвок=m/(H* ) КБ
где Vвок объем местной зоны ВОК, м3;
*H нижний концентрационный предел распространения пламени, кг/м3;
КБ коэффициент запаса надежности.
Количество горючих паров, выходящих из сообщающегося с атмосферой (дышащего) аппарата за один цикл большого дыхания, определяют по формуле:
GБ= VЖРР/(tР+273) s М/8314,31
где GБ количество выходящих паров из заполняемого жидкостью аппарата, кг/цикл;
VЖ объем поступающей в ...
