Определить общее потребное число и начертить схему расположения светильников с газоразрядными лампами для общего освещения производственного помещения длиной А 60м, шириной В 24м, высота подвеса светильников над уровнем пола h 3,5.

         Определить общее потребное число и начертить схему расположения светильников с газоразрядными лампами для общего освещения производственного помещения длиной А 60м, шириной В 24м, высота подвеса светильников над уровнем пола h 3,5.

Высота рабочей поверхности hn 1,0.

Коэффициенты отражения: потолка – 50, стен – 30, рабочей поверхности – 10%.

Запыленность воздуха 8 мг/м³ темной пыли.

Коэффициент неравномерности освещения принять 1,1.

Разряд выполняемых работ – р Vб

Исходные данные принять по таблице 5.

Таблица 5 − Варианты исходных данных



• Помещение — а = 60 м, b = 24 м, h =3,5 м
• Светильник — TLC418
• Лампы — люминесцентные 18 Вт, в одном светильнике 4 лампы Фл= 1150 лм

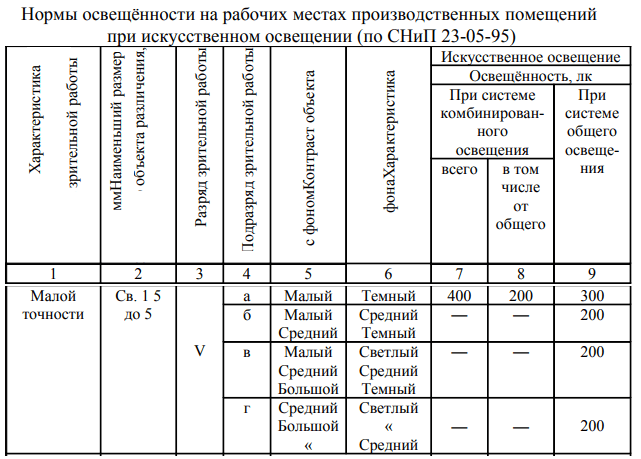

• Нормы освещенности — Е = 200 лк на уровне 1,0 м от пола

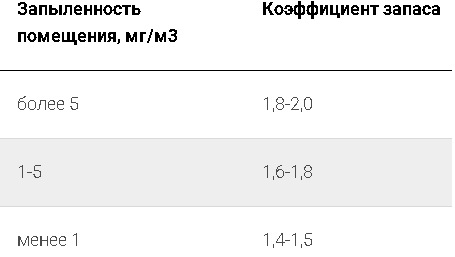

• Коэффициент запаса — K₃ = 2

• Коэффициенты отражения — потолка — 50, стен — 30, пола — 10
