Условие задачи
Определить сопротивление растеканию сложного заземления, состоящего из вертикальных стержневых заземлителей и горизонтальной полосы, соединяющей их в контур (см.рис.1). Rдоп = 4 Ом.
Исходные данные:
Мощность трансформатора – 1000
Вид почвы – песок
Климатическая зона - IV

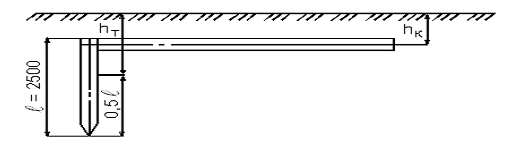

Рис.1. Размещение сложного заземлителя в земле.
Ответ
По условиям задачи определяем:
- сопротивление трубчатого заземлителя
где
расчетное значение удельного сопротивления однородного грунта
- глубина забивки заземляющего устройства, см
