Условие задачи
Определить значение тока через человека Ih при касании к заземлённому нулевому рабочему проводнику N в однофазной двухпроводной сети в точке C, а затем в точке B:
1) при нормальной работе сети;
2) при коротком замыкании проводников L и N.

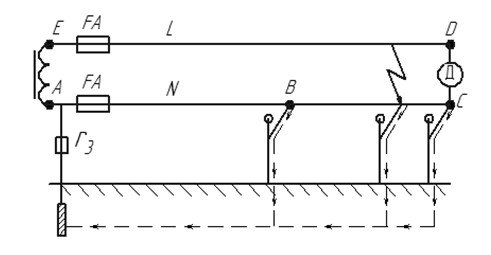

Прикосновение человека к заземлённому нулевому рабочему проводнику в однофазной двухпроводной сети.
Дано:
- напряжение сети Uф=220 В;
- длина проводников: lAB=30 м; lAC=50 м; lABCDE=100 м;
- удельное сопротивление медных проводников
- сечение проводников S=10 мм2;
- активная мощность, потребляемая двигателем PД =18 кВт;
- сопротивление заземления r3=4 Ом;
- сопротивление тела человека Rh=1000 Ом;
- коэффициент мощности электродвигателя cos φ=0,8.
Ответ
1. Найдём значение тока Ih с .
Определим напряжение в точке С:
UС=IС∙RАС, В
Ток в точке С выразим, используя формулу мощности эл. двигателя:
Определим сопротивление проводника N длиной lА...= 50 м.
