Условие:
При плохих подъездах к открытым водоемам и при наличии водоисточников с уровнем воды ниже 7 м от оси насоса забор ее осуществляют с помощью гидроэлеваторных систем. Схема забора воды гидроэлеватором приведена на рис. 1.
1. Исходные данные.

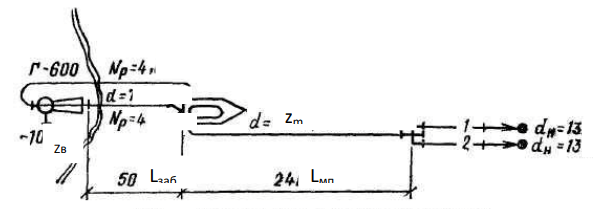

Рисунок 1. Схема забора воды гидроэлеватором
Решение:
1. Исходя из условия, что гидроэлеваторными системами можно забирать воду с глубины до 20 м, либо по горизонтали до 100 м, определяется предельно допустимое расстояние Lзаб., на которое позволяется установить пожарный автомобиль для забора воды гидроэлеватором с известной глубины Zв.
Для решения этой задачи составляется пропорция:
x м 100 м расстояния по горизонтали
Zв м 20 м расстояния по вертикали
