Произвести расчет воздушной тепловой завесы в здании железнодорожного вокзала. Исходные данные (табл. 8). Вывод: тепловая завеса в здании железнодорожного вокзала обеспечивает

Произвести расчет воздушной тепловой завесы в здании железнодорожного вокзала.

Исходные данные для расчета принять по варианту, номер которого совпадает с последней цифрой шифра (табл. 8).

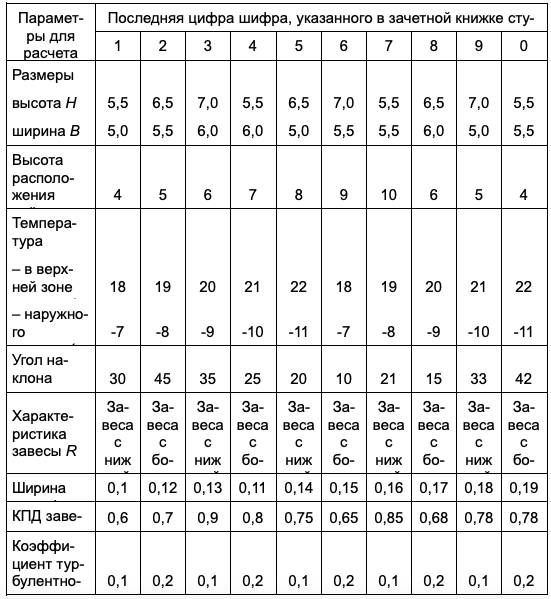

Таблица 8

Варианты исходных данных

Указания к решению задачи

1. Вычертить расчетную схему тепловой завесы.
2. Определить:
а) количество наружного воздуха, проникающего в производственное помещение при отсутствии воздушной тепловой завесы

б) количество холодного наружного воздуха, проникающего в здание ж.-д. вокзала, при устройстве воздушной тепловой завесы

в) количество воздуха, необходимое для воздушной тепловой завесы

Характеристику завесы:

для завесы с нижней подачей

для завесы с боковой подачей

где функции определяются графически (рис. 2 приложения).

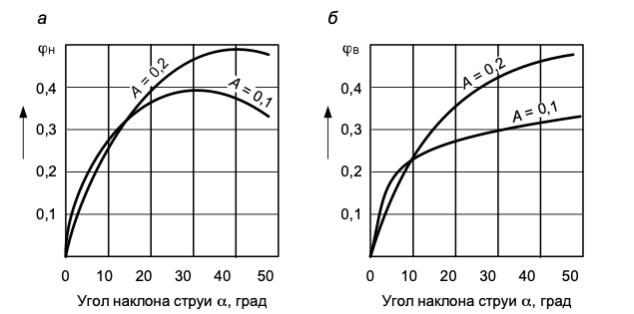

Рис. 2. Графическое изображение функции:
а – ϕ_Н (при подаче снизу); б – ϕ_В (при подаче сбоку)

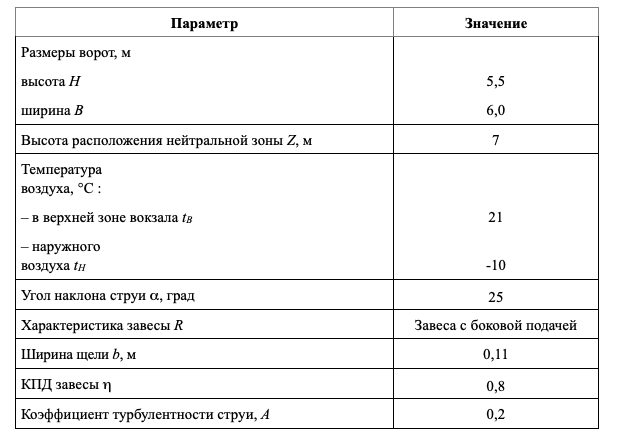

Исходные данные:
