Проверить, обеспечена ли отключающая способность зануления в сети При нулевом защитном проводнике - стальной полосе сечением двадцать на четыре мм. Линия триста восемьдесят на двести двадцать В с медными проводами три на двадцать пять

Дата добавления: 14.11.2024

Условие задачи

Проверить, обеспечена ли отключающая способность зануления в сети

Исходные данные:

При нулевом защитном проводнике - стальной полосе сечением 20х4 мм. Линия 380/220 В с медными проводами 3х25 мм2 питается от трансформатора 40 кВА, 6/0.4 кВ со схемой соединения обмоток «треугольник - звезда с нулевым проводом» ( ).

Длина участков линии: l1=150 м l2=100 м

Двигатели защищены предохранителями IIном = 12 А (двигатель 1) и I2ном =8 А (двигатель 2). Коэффициент кратности тока К = 3.

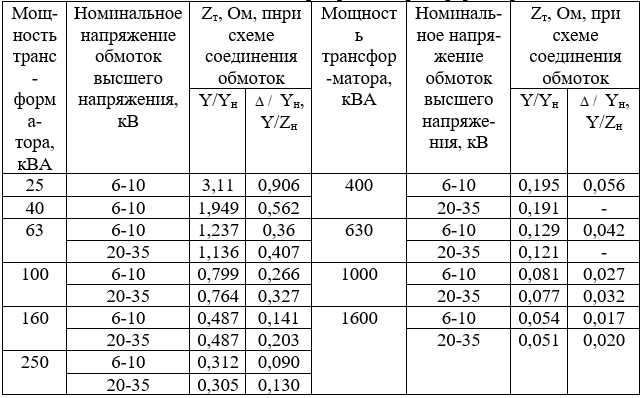

Таблица 4. Приближенные значения расчетных полных сопротивлений Zт, Ом обмоток масляных трехфазных трансформаторов

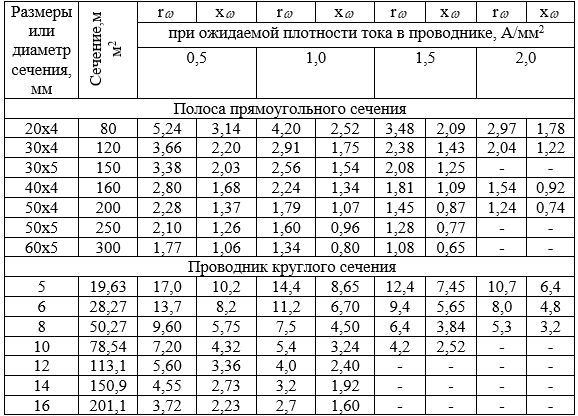

Таблица 5. Активные rω и внутренние индуктивные хω сопротивления стальных проводников при переменном токе (50Гц), Ом/км

Ответ

Решение сводится к проверке условия:

Iк Iд

где Iк - ток однофазного короткого замыкания, проходящий по петле фаза-нуль

Iд = К Iном - наименьший допустимый ток по условию срабатывания защиты (предохранителя)

Выполнение этого условия обеспечит надежное срабатывание защиты при коротком замыкании (КЗ) фазы на запуленный корпус электродвигателя.

Определяем наименьшие допустимые значения токов для двигателей 1 и 2:
