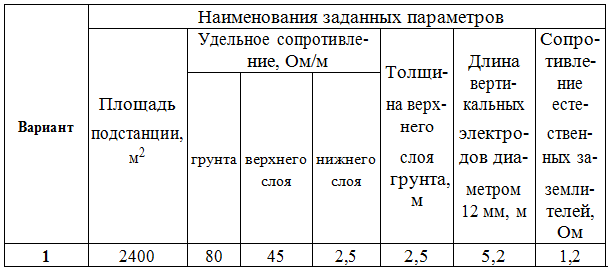

Провести расчет защитного заземления методом наведенных потен-циалов по допустимому сопротивлению для подстанции 220/35 кВ, ток за-мыкания на землю 4000 А.

Сопротивление заземлителя растеканию тока R_з согласно требованиям ПУЭ должно быть не более 0,5 Ом.

Сопротивление естественного заземлителя для двух линий R_е=1,2 Ом.

Требуемое сопротивление искусственного заземлителя Rи получим с учётом того, что R_з=0,5 Ом и R_е=1,2 Ом:

Составляем предварительную схему заземлителя и наносим ее на план подстанции, приняв контурный тип заземлителя, т.е. в виде сетки ...
