Условие задачи
Провести расчет защитного заземления методом наведенных потенциалов по допустимому сопротивлению для подстанции 220/35 кВ, ток замыкания на землю 4000 А. Дополнительные данные для расчета приведены в таблице 1.

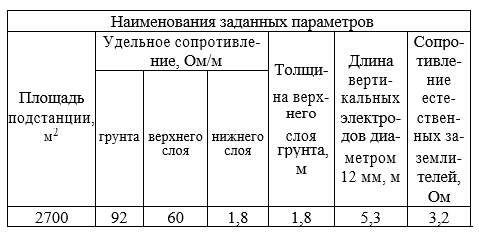

Таблица 1
Параметры условий к задаче
Ответ
Сопротивление заземлителя растеканию тока Rз согласно требованиям ПУЭ должно быть не более 0,5 Ом.
Сопротивление естественного заземлителя для двух линий Rе = 3,2 Ом.
Требуемое сопротивление искусственного заземлителя Rи получим с учётом того, что Rз = 0,5 Ом и Rе = 2,5 Ом:
Составляем предварительную схему заземлителя и наносим ее на план подстанции, приняв контурный тип заземлителя, т.е. в виде...
