Условие задачи

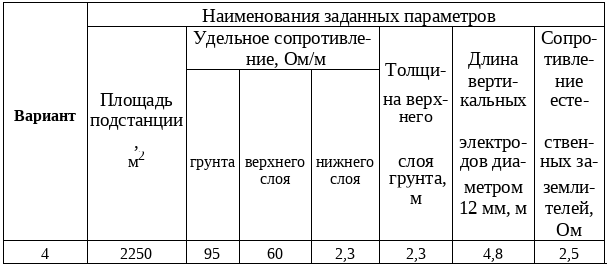

Провести расчет защитного заземления методом наведенных потенциалов по допустимому сопротивлению для подстанции 220/35 кВ, ток замыкания на землю 4000 А. Дополнительные данные для расчета приведены в таблице.
Ответ
Сопротивление заземлителя растеканию тока Rз согласно требованиям ПУЭ должно быть не более 0,5 Ом.
Сопротивление естественного заземлителя для двух линий Rе=2,5 Ом.
Требуемое сопротивление искусственного заземлителя Rи получим с учётом того, что Rз=0,5 Ом и Rе=2,5 Ом:
Составляем предварительную схему заземлителя и наносим ее на план подстанции, приняв контурный тип заземлителя, т.е. в виде сетк...
