Условие:
Провести расчет защитного заземления методом наведенных потенциалов по допустимому сопротивлению для подстанции 220/35 кВ, ток замыкания на землю 4000 А.

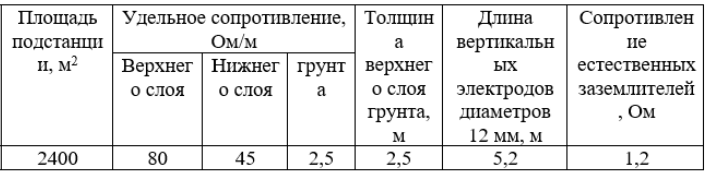

Таблица
Решение:
1. Сопротивление заземлителя растеканию тока Rз согласно требованиям ПУЭ не должно быть больше 0,5 Ом:
Rз 0,5 Ом;
Исходя из этого требуемое сопротивление искусственного заземлителя для двух линий Rе определяем по формулам:
где расчетное, то есть наибольшее (с учетом сезонных колебаний), сопротивление заземления одной опоры, Ом;
