Расчет надежности системы аспирации

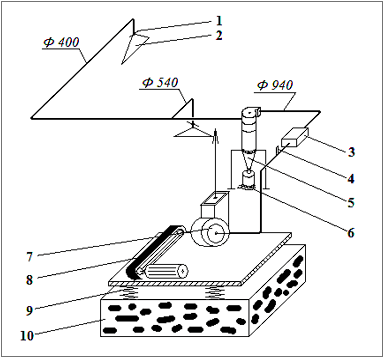

Рис. Схема вентиляционной системы:

1 – дроссельная заслонка; 2 – вытяжной зонт; 3 – фильтр карманный;
4 – датчик засорения фильтра и работы вентилятора; 5 – циклон; 6 – датчик засорения
циклона; 7 – вентилятор; 8 – ременная передача; 9 – виброопора; 10 – основание.

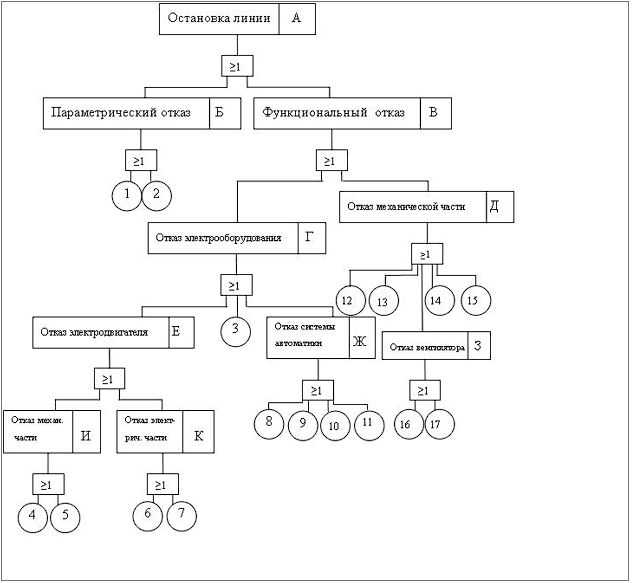

Перечень отказов системы вентиляции:

1)     снижение давления в воздуховоде после карманного фильтра (засорение фильтра);

2)      уменьшение концентрации пыли при прохождении воздуха через циклон незначительное (засорение циклона);

3)    отказ предохранителя;

4)    выход из строя подшипника электродвигателя;

5)    выход из строя крыльчатки охлаждения электродвигателя;

6)    межвитковое замыкание обмотки электродвигателя;

7)    обрыв обмотки электродвигателя;

8)    отказ концевого выключателя;

9)    выход из строя пульта управления;

10)    выход из строя сигнализатора засорения карманного фильтра;

11)    выход из строя сигнализатора засорения циклона;

12)    выход из строя дроссельной заслонки зонта;

13)    износ сальникового уплотнителя;

14)    износ соединения вала и блоков ременной передачи;

15)    износ ременной передачи;

16)    выход из строя подшипника вала рабочего колеса;

17)    износ постоянной муфты.

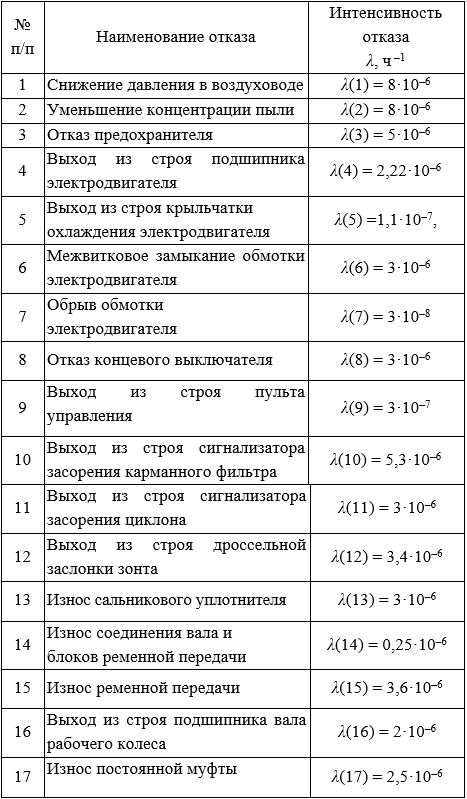

Интенсивность отказов и вероятность безотказной работы элементов вентиляционной системы
