Расчет напряженности электрического поля вблизи высоковольтной линии электропередач (влэп) В задаче необходимо рассчитать: 1. Напряженность электрического поля Е в точке, удаленной от ближайшей опоры на расстояние - X, от оси ВЛЭП - на расстояние х,

Расчет напряженности электрического поля вблизи высоковольтной линии электропередач (влэп)

В задаче рассчитывается напряженность электрического поля, создаваемого трехфазной ВЛЭП с горизонтальным расположением проводов
(рис. 10.1).

• Номинальное фазное напряжение ВЛЭП - U_ф.
• Длина пролета линии - L.
• Расстояние между проводами трехфазной ВЛЭП - d.
• Высота крепления провода - Н.
• Высота провиса провода – H₀
• Стрела провеса - f = Н – Н₀.
• Радиус провода ВЛЭП – r.

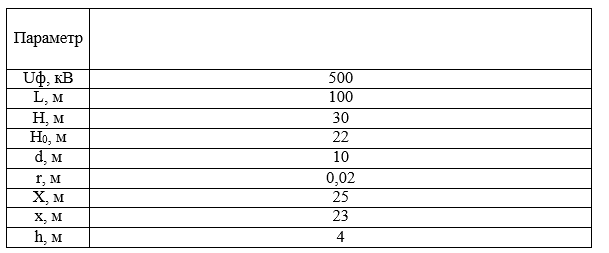

В задаче необходимо рассчитать:

Напряженность электрического поля Е в точке, удаленной от ближайшей опоры на расстояние - X, от оси ВЛЭП - на расстояние х, от поверхности
земли по вертикали - h (рис. 10.2).

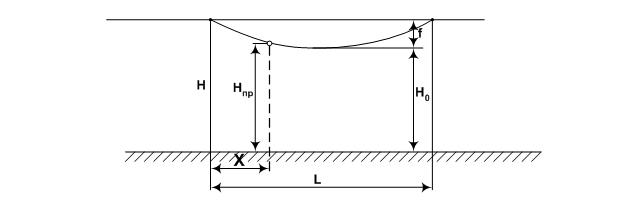

Рис. 10.1. К определению высоты размещения линии (провода) над землей Н_пр на разных расстояниях от опоры - Х

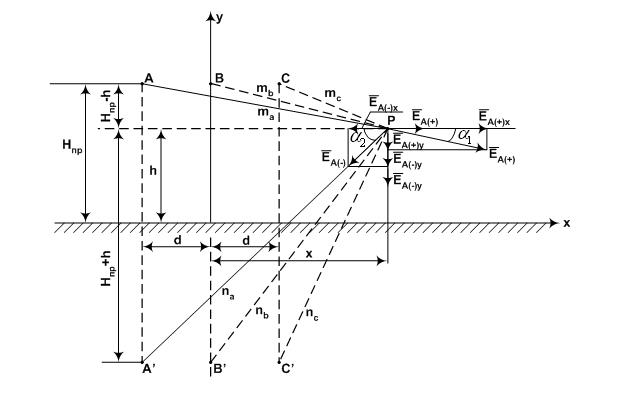

Рис. 10.2. К вычислению напряженности электрического поля вблизи воздушной линии электропередачи в точке – Р: А, В, С – фазы (провода) линии; m_a, m_b, m_c – кратчайшие расстояния от точки Р до фаз линии; n_a, n_b, n_c - кратчайшие расстояния от точки Р до зеркальных изображений фаз.
