Условие задачи
Расчет основных параметров сети с заземленной нейтралью (аварийный режим)

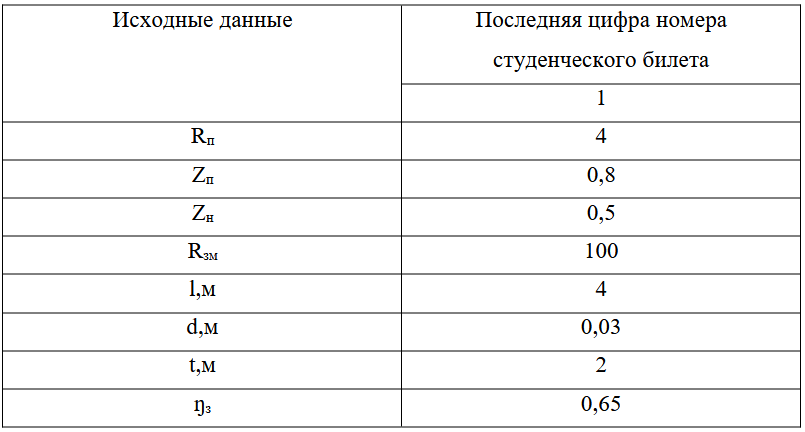

Таблица 16.1
Для всех вариантов UФ = 220 В.

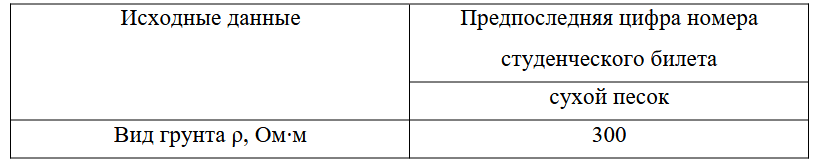

Таблица 16.2
Рассчитайте эффективность применения защитного зануления и сделайте вывод.
Ответ
1. Выбираем систему питающей сети, TN-C-S. Принципиальная схема, которой должна содержать электроустановку, плавкие предохранители, зануление, повторное заземление нулевого защитного проводника.

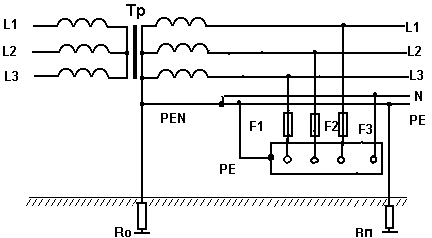

Рис. 1 Схема питающей сети
2. Определяем напряжение на корпусе электроустановки относительно земли в момент замыкания фазы на корпус. Величина Iкз тока короткого замыкания определяется по формуле:
