Расчет повторного заземления нулевого защитного проводника (для цеха с габаритами: восемьдесят четыре на сорок восемь). Грунт – песок. Измеренное удельное сопротивление грунта восемьсот Ом∙м при малой его влажности.

22 января 2025
Безопасность жизнедеятельности

Условие:

Рассчитайте повторное заземление нулевого защитного проводника (для цеха с габаритами: 84 × 48) и сделайте вывод: эффективен ли естественный заземлитель?

Грунт – песок. Измеренное удельное сопротивление грунта ρизм = 800 Ом∙м при малой его влажности. Заданное сопротивление заземляющего устройства R_доп = 20 Ом.

Таблица П.4

Коэффициенты сезонности ψ для однородной земли

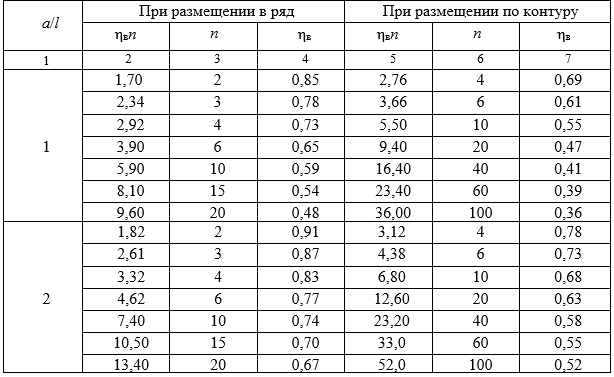

Таблица П.5

Коэффициенты использования ηв вертикальных электродов без учета влияния полосы связи и их количество n

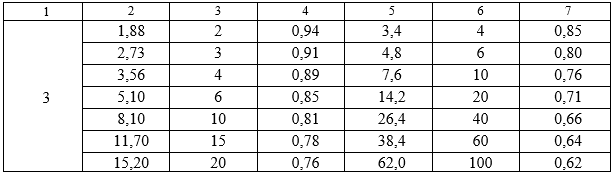

Окончание табл. П.5

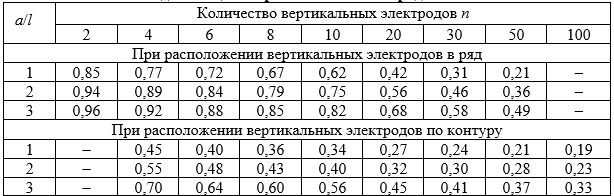

Таблица П.6

Коэффициенты использования ηг горизонтального электрода, соединяющего вертикальные электроды

Решение:

Согласно рекомендациям, применяем контурное заземление - комбинированный групповой заземлитель из вертикальных электродов и полос связи, размещенных по прямоугольному контуру, расположенному вне здания, отступив от стен по 2 м. Предварительные размеры контура 88х52 м, длина контура

L = 88 2 + 52 2 = 280 м.

Для достаточно рыхлого грунта песка в качестве вертикальных электродов используем уголки меньшего сечения 40х40 мм (эквивалентный диаметр d_экв = 0,95с = 0,950,04 = 0,038 м) длиной l = 3 м, верхний конец которых расположен на глубине h = 0,8 м от поверхности. Тогда

t = h + (l/2) = 0,8 + ...
