Условие задачи
Рассчитать защитное заземление для электрооборудования напряжением до 1000 В, находящегося в производственном помещении. Мощность трансформатора, питающего электрическую сеть, равна W кВА. Нейтраль трансформатора изолирована от земли. Производство размещено в климатической зоне I.
Учесть, что наряду с искусственным заземлением, рекомендуется использовать естественный заземлитель. Сопротивление естественного заземлителя равно rе=20 Ом. Для искусственных заземлителей рекомендуется использовать трубы длиной lэ, диаметром dэ и полосовую сталь шириной b=40 мм и толщиной tп = 4мм. Рекомендуемая глубина заложения искусственного заземлителя равна hп = 0,8м.

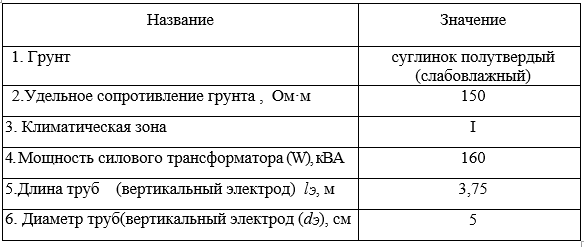

Исходные данные:
Ответ
Если совместно используются естественный и искусственный заземлители, то общее сопротивление рассчитывается по формуле:
Сопротивление искусственного заземлителя при наличии естественного рассчитывается по формуле:
