Условие задачи
Расчет защитного заземляющего устройства
Рассчитать систему защиты заземлением от поражения людей электрическим током на машиностроительном заводе.
Исходные данные:
а) линейное напряжение в сети Uл = 6 кВ;
б) заземляющее устройство состоит из стержней: длиной l=2500 мм и диаметром d=50 мм;
в) стержни размещаются по периметру Р, м;
г) общая длина подключенных к сети воздушных линий lв, км;
д) общая длина подключенных к сети кабельных линий lk, км;
е) удельное сопротивление грунта – ρизм , Ом ∙ м.
ж) расстояние между стержнями – а, при этом а/l =1; 2 или 3.

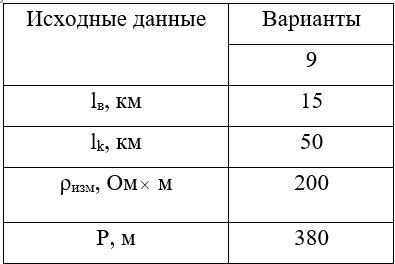

Таблица 10 - Исходные данные к задаче 10
Ответ
1. Расчетный ток замыкания (А) со стороны 6000 В подстанции определяется по формуле:
2. Сопротивление заземляющего устройства нейтрали трансформатора на стороне 380 В должно быть не менее 4 Ом. С другой стороны необходимое сопротивление заземляющего устройства с точки зрения, перехода высокого напряжения на сторону 380 В должно удовлетворять требованию:
