Рассчитать искусственное освещение от люминесцентных ламп в помещении с заданным пылевыделением, имеющем следующие размеры: длина – а, м, ширина – в, м, высота – с, м. Поверхность, над которой нормируется освещённость, расположена на высоте 0,8 м

22 января 2025
Безопасность жизнедеятельности

Условие:

Рассчитать искусственное освещение от люминесцентных ламп в помещении с заданным пылевыделением, имеющем следующие размеры: длина – а, м, ширина – в, м, высота – с, м. Поверхность, над которой нормируется освещённость, расположена на высоте 0,8 м от пола. Плоскость, на которой нормируется освещенность - горизонтальная. Коэффициент отражения от рабочей поверхности Ррп=10%. Коэффициенты отражения от стен и потолка: Рст=30%, Рп=50%. Расстояние объекта от глаз работающего – 0,5 м. Длительность непрерывного напряжения зрения – 7 часов. Высота подвески светильников hсв= 3 м. Коэффициент использования светового потока η принять равным 0.5. Напряжение сети Uс= 220В. Привести полученную схему расположения светильников.

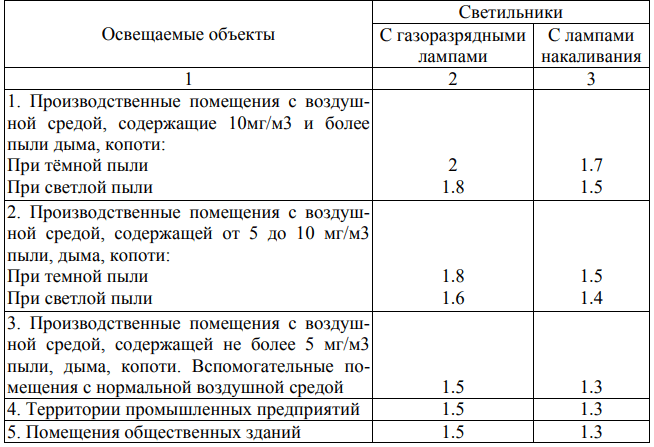

Таблица 11

Таблица 12

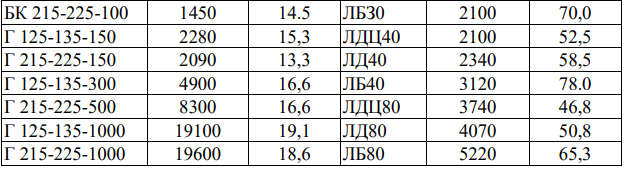

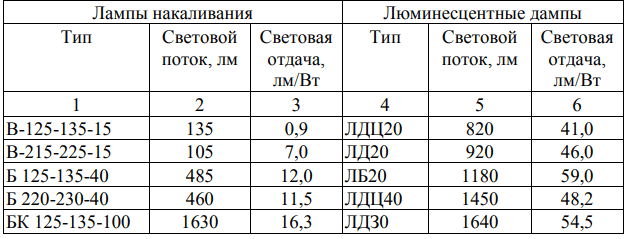

Технические данные ламп

Решение:

а) Принимаем наиболее распространенное расположение светильников параллельными рядами. Определяем наиболее выгодное отношение v расстояния между светильниками L_св к высоте подвески h_св и принимаем:

v= L_св /h_св=1,4

б) По отношению v=1,4 определяем расстояние между светильниками по ширине помещения:

L_свш= v h_св, =1,4*3=4,2 м

Расстояние по длине принимается в зависимости от длины корпуса светильника l_св и расстояния между корпусами светильников t. При длине корпуса 1,3 м принимаем t = 0,1 м.

L_свд= lсв+ t=1,3+0,1=1,4 м

в) Определяем расстояние от стены до первого ря...
