Условие задачи
Рассчитать местную вентиляцию в цехе (на участке) Х, обеспечивающую требуемое состояние воздушной среды при условии одновременной работы всех Y работников. Температура воздуха в помещении 22ºС.
Исходные данные:
Цех, участок (X) - термическая резка металла
Количество рабочих мест - Y= 5
Таблица 1 - Исходные данные для расчета местной вентиляции при термической резке металла
Таблица 2 - Длины участков по вариантам
За расчетный участок принимается расстояние от одного воздухозаборника до другого

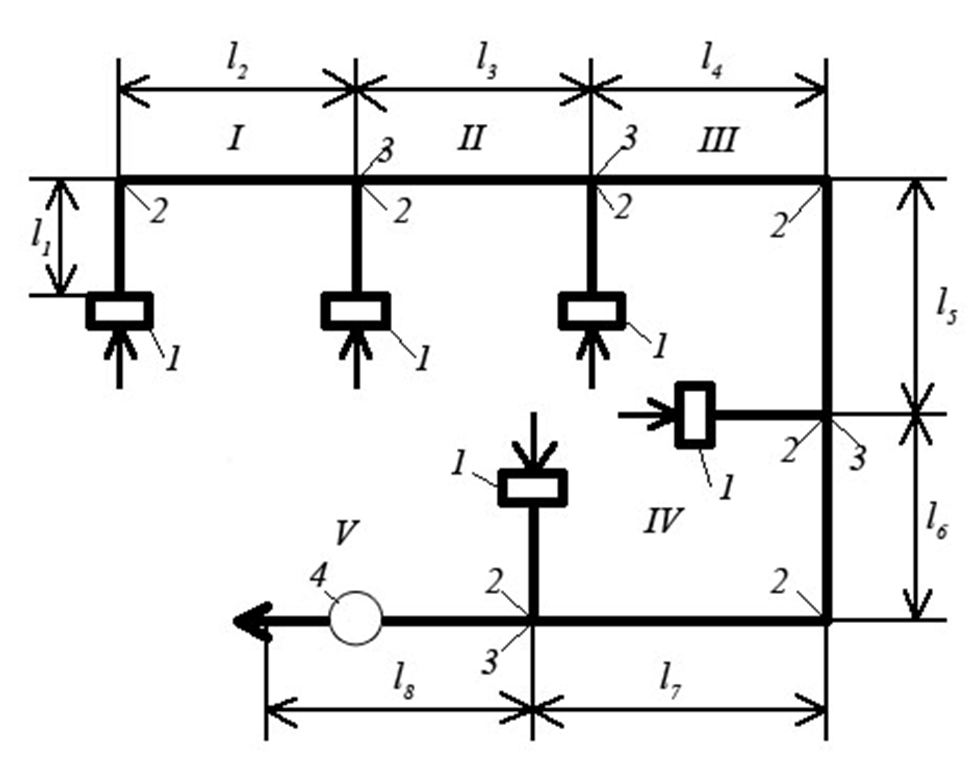

Рисунок 1 - Схема сети воздуховодов для вариантов с 5 рабочими местами: I…V – номера расчетных участков; 1…4 – местные сопротивления: 1 – жалюзи на входе, 2 - колено с углом поворота 90°, 3 – внезапное расширение отверстия при F1/F2=0,7, 4 – диффузор вентилятора; l1…l8 – длина участка сети воздуховодов (см. таблицу 2)
Ответ
Воздухообмен системы местной вентиляции зависит от того, через какое вытяжное устройство осуществляется забор воздуха, с этой целью могут использоваться вытяжные зонты, панели, вытяжные шкафы, местные отсосы различных типов, защитно-обеспыливающие кожухи.
При ручной и машинной термической резке применяют столы со встроенными секционными отсосами. Расход удаляемого воздуха от стола м/ч определяется по формуле:
