Рассчитать методом коэффициента использования потребное количество светильников для общего равномерного рабочего освещения производственного помещения по исходным данным и расположить светильники на плане помещения.

22 января 2025
Безопасность жизнедеятельности

Условие:

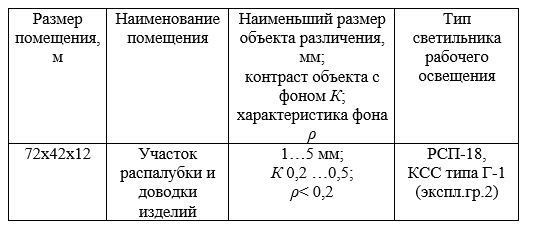

Рассчитать методом коэффициента использования потребное количество светильников для общего равномерного рабочего освещения производственного помещения по исходным данным табл. 4 и расположить светильники на плане помещения.

При этом принять:

- высоту рабочей поверхности над полом h_р – 0,8 м;

- высоту свеса светильника от потолка h_с - 0,7 м;

- коэффициент отражения света от потолка ρ_п - 70 %;

- коэффициент отражения света от стен ρ_с- 30 %;

- коэффициент отражения света от рабочей поверхности ρ_р - 10 %.

Решение:

Определим разряд и подразряд зрительной работы. В соответствии с СНиП 23-05-2010 Естественное и искусственное освещение при характеристике зрительной работы малой точности (размер объекта различения от 1 до 5 мм), среднем контрасте объекта с фоном (К от 0,2 до 0,5), темном фоне ( 0,2) разряд (подразряд) зрительной работы V_б. Для разряда (подразряда) зрительной работы V_б норма искусственного освещения при общем освещении Е = 200 лк.

Для размещения светильников определяем расчетную высоту подвеса светильника над рабочей поверхностью h, м (рис. 1):
