Условие:

Рассчитать методом коэффициента использования светового потока систему общего искусственного люминесцентного освещения производственного помещения длиной A, шириной B, высотой H.

В помещении ведутся работы с деталями, имеющими минимальный размер s, подразряд работ m. Коэффициенты отражения стен и потолка выбираются самостоятельно. Высота рабочей поверхности принимается исходя из рабочей позы персонала.

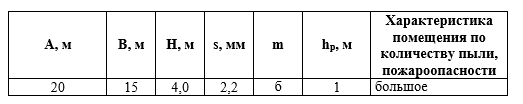

Исходные данные

Решение:

Рассчитываем систему общего люминесцентного освещения.

Выбираем светильники типа ОД, = 1,4.

Приняв h_с = 0,5 м, получаем

h = 4 0,5 1 = 2,5 м;

L = 1,4 2,5 = 3,5 м;

L/3= 1,2 м.

Размещаем светильники в три ряда. В каждом ряду можно установить 12 светильников типа ОД мощностью 40 Вт (с длиной 1,23 м), при этом разрывы между светильниками в ряду составят 50 см.

Изображаем в масштабе план помещения и размещения на нем светильников (рис. 1).
