Рассчитать методом светового потока потребное количество светильников с лампами накаливания (ЛН) и газоразрядными лампами (ГЛ) напряжением 220 В для общего равномерного освещения производственного помещения по данным табл.1, выбрать экономически

29 декабря 2023
Безопасность жизнедеятельности

Условие:

Рассчитать методом светового потока потребное количество светильников с лампами накаливания (ЛН) и газоразрядными лампами (ГЛ) напряжением 220 В для общего равномерного освещения производственного помещения по данным табл.1, выбрать экономически целесообразную осветительную установку и расположить светильники на плане помещения.

При этом принять:

- высоту свеса светильника от потолка - 0,4 м;

- высоту рабочей поверхности от пола - 0,8 м;

- коэффициент отражения света от потолка - 50 %;

- коэффициент отражения света от стен - 30%;

- коэффициент отражения света от рабочей поверхности -10%.

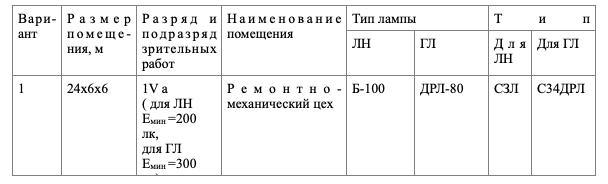

Исходные данные:

Решение:

1.Определяем площадь аудитории:

S=A*B=24*6=144 м2

Для равномерного распределения освещения по цеху определяем количество рядов по ширине и по длине помещения

2.Находим высоту подвеса светильников, м

Нp=Н- (h1+h2)=6-(0,4+0,8)=4,8 м

где H высота помещения, м;

h1 расстояние от потолка до нижней кромки светильника (свес), м, рекомендуется принимать с учётом расположения технологического оборудования в верхней части помещения;

h2 высота рабочей поверхности от пола, м; для рабочих столов, верстаков принимают 0,8 м.

5.Определяем индекс помещения по формуле:

i=A*B/Hp*(A+B)=24*6/4.8*(24+6)=1

Для определения ко...
