Рассчитать мощность осветительной установки производственного помещения. Для расчета принять hр=0,75, hс=1м. Распределить светильники в производственном помещении и определить количество ламп.

25 июля 2024
Безопасность жизнедеятельности

Условие:

Рассчитать мощность осветительной установки производственного помещения. Для расчета принять h_р=0,75, h_с=1м.

Распределить светильники в производственном помещении и определить количество ламп.

Вычислить площадь помещения и индекс формы помещения.

Определить по таблице 3 значение коэффициента использования осветительной установки.

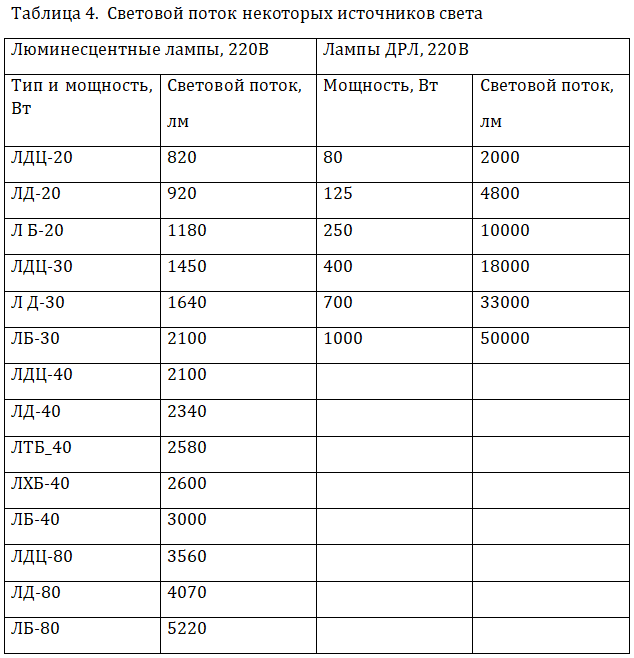

Рассчитать световой поток и по полученному значению подобрать стандартную лампу (таблица 4).

Определить мощность осветительной установки.

Исходные данные

Площадь освещаемой поверхности ‒ 120×90 м²;

Напряжение осветительной сети ‒ 220 В;

Кп = 1,3;

Кз = 1,2;

Тип прожектора ‒ ПЗС-35;

Лампа прожектора: тип ‒ НГ220-500, мощность ‒ 500 Вт;

Световой поток лампы ‒ 8300 лм;

Максимальная сила света прожектора ‒ 50000 кд;

Минимальная нормируемая освещенность ‒ 3 лк.

Решение:

1. Расчет мощности осветительной установки производственного помещения.

Распределим светильники в производственном помещении и определим количество ламп.

На рис.1 представлены схемы расположения светильников:

Рисунок 1 ‒ Схема размещения светильников

При расчете общего освещения для горизонтальной рабочей поверхности с учетом света, отраженного потолком и стенами, применим метод с использованием свето...
