Рассчитать нагрузку при скорости ветра 55 м/с и плотности воздуха γ = 1,3 кг/м3 для преграды прямоугольной формы (ограждения в виде стальных столбов).

Рассчитать нагрузку при скорости ветра 55 м/с и плотности воздуха γ = 1,3 кг/м³ для преграды прямоугольной формы (ограждения в виде стальных столбов).

Необходимые данные для расчета:

R = 2900 кг/см² – расчетное сопротивление стали трубы;

S = 1,4 мм – толщина стенки профиля,

В = 53,6 мм – ширина профиля (по средней линии),

Н = 60,6 мм – высота профиля (по средней линии);

w₀ – нормативное значение ветрового давления 23 кг/м2;

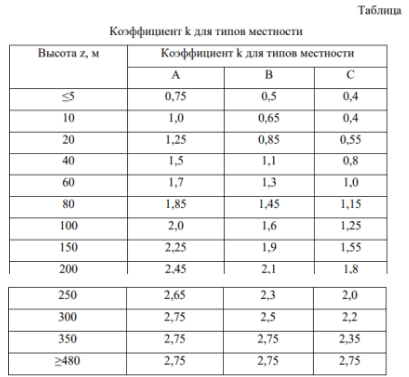

 k – коэффициент, учитывающий изменение ветрового давления на высоте (табл.1),

c – аэродинамический коэффициент 1,4.

Расчетная схема для дополнительных размеров представлена на рис.1.

Записать вывод о том выдержит ли конструкция создающееся ветровое давление для городской территории с постройками высотой более 10 м?

Примечание: А – открытые побережья морей, озер и водохранилищ, пустыни, степи, лесостепи, тундра; В – городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м; С - городские районы с застройкой зданиями высотой более 25 м

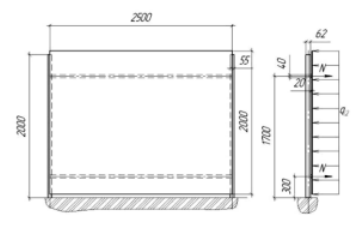

Рис.1.Расчетная схема ветровой нагрузки на столб

Данные:

n - коэффициент, учитывающий динамическую составляющую ветровой нагрузки n = 1,5;

Плотность воздуха γ = 1,3 кг/м³;

Скорость ветра µ = 55 м/с;

Ускорение свободного падения g = 9,81 м/с²;

w₀ – нормативное значение ветрового давления 23 кг/м²;

 – аэродинамический коэффициент 1,4;

Высота hпреграды = 2 м;

Длина lпреграды = 2,5 м;

Sпл.преграды = 5 м²;

Вес фундамента: 7000 кг;

Вес преграды: 800 кг;

Высота столба 2,5 м;  заглубление в бетон 0,5 м;

Профиль H = 60,6 мм; B = 53,6 мм; S = 1,4мм;

h₁ = 0,3 м - высота крепления преграды от точки бетонирования;

h₂ = 1,7 м - высота крепления преграды от точки бетонирования;

тип местности: В, к = 0,5;

R = 2900 кг/см² – расчетное сопротивление стали трубы;
