Рассчитать напряжения шага в точках: х=0, х=1м, х=5м, х=10м, х=20м. Исходные данные для расчета: · Iз, А - ток замыкания, · вид грунта. Удельные сопротивления грунтов ρ, Ом×м

Рассчитать напряжения шага в точках: х=0, х=1м, х=5м, х=10м, х=20м.

Исходные данные для расчета:

· Iз, А - ток замыкания,

· длина заземлителя L, м

· диаметр заземлителя d, м

· заглубление заземлителя Н, м,

· ширина шага а, м. Принять а=0,8м.

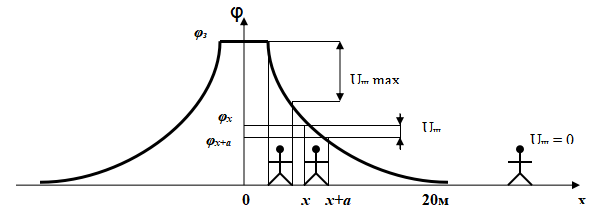

Привести поясняющую схему.

Таблица 3

Вид заземлителя: заземлитель вертикальный трубчатый, заглубленный в грунте.

Порядок расчёта

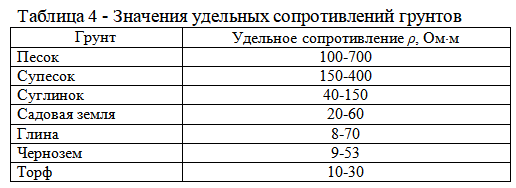

1. Определить величину удельного сопротивления грунта по таблице 4.

2. Определить сопротивление одиночного заземлителя Rp

3. Определить потенциал заземлителя φ_з

4. Определить потенциал в точке, находящейся на расстоянии «х»

5. Определить потенциал в точке, находящейся на расстоянии «х+а»

6. Определить напряжение шага
