Условие задачи
Рассчитать общее люминесцентное освещение цеха по методу коэффициента использования светового потока, исходя из норм по разряду зрительной работы и безопасности труда по следующим исходным данным:
⦁ высота цеха Н=3 метра,
⦁ напряжение осветительной сети=220Вт,
⦁ в светильниках используются люминесцентные лампы ЛБ-40, имеющие световой поток Fл =2800 лм и мощность Wл = 40 Вт

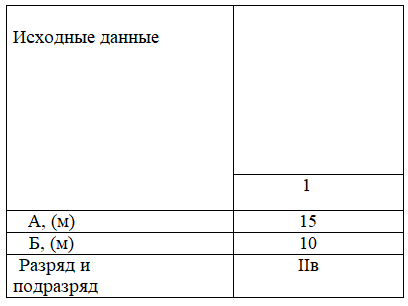

⦁ Длина – А, (м)
⦁ Ширина – Б, (м)
Необходимо изобразить в масштабе в соответствии с исходными данными план помещения, выбрать тип светильников и указать на нём их расположение и определить их число.
Ответ
Расчет общего необходимого светового потока F (лм) выпол -няется по формуле:
F=Eн*S*Z*Ks/n
Ен - нормированная освещенность, Лк,
S- площадь помещения, м2
Z= 1,15 - коэффициент неравномерности освещения
К3- коэффициент запаса (запыленность) по уровню загрязнения воздуха
n-использования светового потока, определяется по формуле
n=0.5+(i-1)/10
i - - индекс (показатель) помещения, учитывающий его конфигурацию
i=(A*Б)/(h*(A+Б))
h=H-hpn-hc
h-расчетная высота подвеса светильника над рабочей поверхностью hрп = 0,8 м, высота рабочей поверхности над полом hс = 0,5 м, расстоян...
